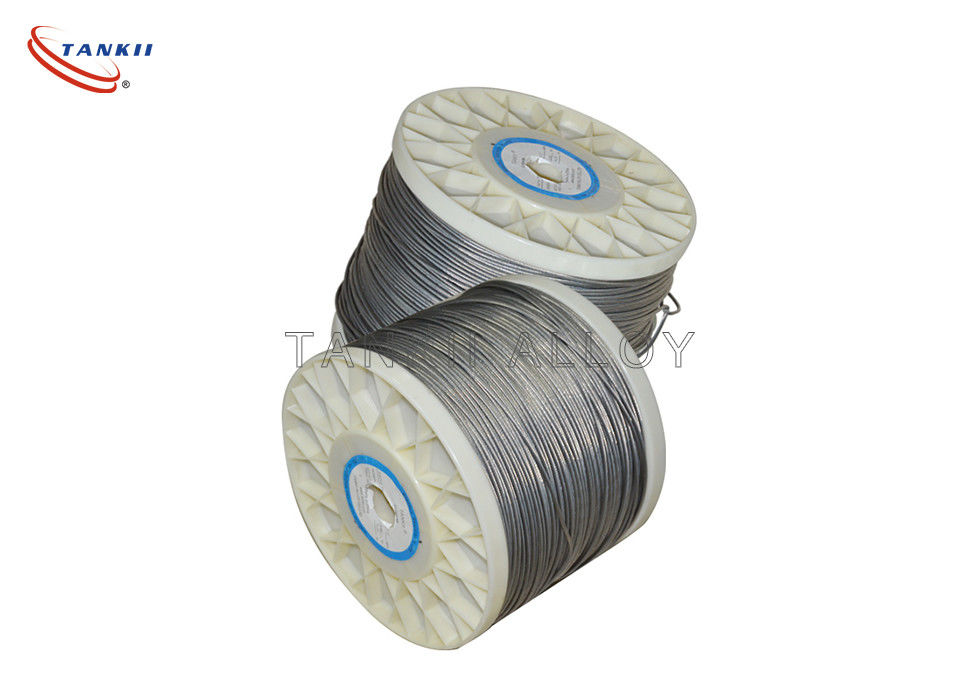

19 * 0.574 0Cr25Al5 আটকা পড়া দড়ি তার / ফেকারাল তারের হিটিং প্রতিরোধের সরঞ্জাম

19 * 0.574 0Cr25Al5 উত্তাপ প্রতিরোধের সরঞ্জামের জন্য আটকা পড়া দড়ি তারের

সাধারণ বিবরণ:

প্রতিরোধের তারটি বৈদ্যুতিক প্রতিরোধক তৈরির উদ্দেশ্যে তৈরি তার (যা একটি সার্কিটের স্রোতের পরিমাণ নিয়ন্ত্রণ করতে ব্যবহৃত হয়)।যদি ব্যবহৃত খাদটির উচ্চ প্রতিরোধ ক্ষমতা থাকে তবে এটি আরও ভাল, যেহেতু তারপরে একটি সংক্ষিপ্ত তারের ব্যবহার করা যেতে পারে।অনেক পরিস্থিতিতে প্রতিরোধকের স্থায়িত্ব প্রাথমিক গুরুত্ব দেয় এবং এইভাবে মিশ্রের তাপমাত্রা প্রতিরোধের সহগ এবং জারা প্রতিরোধের উপাদান নির্বাচনের ক্ষেত্রে একটি বড় ভূমিকা পালন করে।

যখন প্রতিরোধের তারগুলি গরম করার উপাদানগুলিতে ব্যবহার করা হয় (বৈদ্যুতিক হিটার, টোস্টার এবং অন্যান্য ক্ষেত্রে), উচ্চ প্রতিরোধ ক্ষমতা এবং জারণ প্রতিরোধ গুরুত্বপূর্ণ important

কখনও কখনও প্রতিরোধের তারের সিরামিক গুঁড়া দ্বারা নিরোধক হয় এবং অন্য খাদ একটি নল মধ্যে sheathes।এই ধরনের গরম করার উপাদানগুলি বৈদ্যুতিক চুলা এবং ওয়াটার হিটারগুলিতে এবং কুকটপের জন্য বিশেষ আকারে ব্যবহৃত হয়।

তারের দড়ি ধাতু বিভিন্ন strands হয় তার পাকানো a হেলিক্স একটি যৌগিক গঠন "দড়ি", একটি নকশায়" লেপ দড়ি "নামে পরিচিত Lar

তারের দড়িগুলির জন্য ইস্পাত তারগুলি সাধারণত অ-মিশ্র কার্বন ইস্পাত দিয়ে 0.4 থেকে 0.95% এর কার্বন উপাদান সহ তৈরি হয়।দড়ি তারের খুব উচ্চ শক্তি তারের দড়ি বড় টেনসিল বাহিনী সমর্থন করতে এবং তুলনামূলকভাবে ছোট ব্যাস সঙ্গে শেভ উপর চালাতে সক্ষম করে।

তথাকথিত ক্রস লেয়ার স্ট্র্যান্ডগুলিতে, বিভিন্ন স্তরের তারগুলি একে অপরকে অতিক্রম করে।বেশিরভাগ ব্যবহৃত সমান্তরাল লে স্ট্র্যান্ডগুলিতে, সমস্ত তারের স্তরগুলির রাখার দৈর্ঘ্য সমান এবং যে কোনও দুটি সুপারিম্পোজড স্তরের তারগুলি সমান্তরাল হয়, যার ফলে লিনিয়ার যোগাযোগ হয়।বাইরের স্তরের তারটি অভ্যন্তরীণ স্তরের দুটি তারের দ্বারা সমর্থিত।এই তারগুলি স্ট্র্যান্ডের পুরো দৈর্ঘ্যের পাশাপাশি প্রতিবেশী।সমান্তরাল লে স্ট্র্যান্ডগুলি একটি অপারেশনে তৈরি করা হয়।এই ধরণের স্ট্র্যান্ডের সাথে তারের দড়িগুলির সহনশীলতা ক্রস লেয়ার স্ট্র্যান্ডগুলির সাথে (কদাচিৎ ব্যবহৃত হয়) এর চেয়ে সর্বদা অনেক বেশি।দুটি তারের স্তর সহ সমান্তরাল লে স্ট্র্যান্ডগুলির নির্মাণ ফিলার, সিল বা ওয়ারিংটন রয়েছে।

নীতিগতভাবে, সর্পিল দড়িগুলি গোলাকার স্ট্র্যান্ডগুলির মধ্যে রয়েছে কারণ তারের স্তরগুলির একটি সমাবেশ একটি কেন্দ্রের উপর বেশিরভাগ অংশে বেঁধে রাখা হয় এবং তারের অন্তত একটি স্তর বাইরের স্তরের বিপরীত দিকে বিছানো থাকে।সর্পিল দড়িগুলিকে এমনভাবে আকার দেওয়া যেতে পারে যেগুলি তারা নন-ঘোরানো tension যার অর্থ চাপের মধ্যে দড়ি টর্কটি প্রায় শূন্য।খোলা সর্পিল দড়িটি কেবল গোলাকার তারগুলি নিয়ে গঠিত।অর্ধ-লক কয়েল দড়ি এবং পূর্ণ-লকড কয়েল দড়িতে সর্বদা বৃত্তাকার তারের তৈরি একটি কেন্দ্র থাকে।লকড কয়েল দড়িতে প্রোফাইলের তারের এক বা একাধিক স্তর রয়েছে।তাদের সুবিধা রয়েছে যে তাদের নির্মাণটি ময়লা এবং জলের অনুপ্রবেশকে আরও অনেকাংশে বাধা দেয় এবং এটি তাদের লুব্রিকেন্টের ক্ষতি থেকে রক্ষা করে।উপরন্তু, তাদের আরও একটি গুরুত্বপূর্ণ সুবিধা রয়েছে কারণ ভাঙা বাইরের তারের প্রান্তগুলি যথাযথ মাত্রা থাকলে দড়িটি ছেড়ে দিতে পারে না।

স্ট্র্যান্ডড ওয়্যারটি বেশ কয়েকটি ছোট ছোট তারগুলি বান্ডিলযুক্ত বা এক সাথে আবৃত করে একটি বৃহত কন্ডাক্টর গঠন করে।আটকে থাকা তারের একই মোট ক্রস-বিভাগীয় অঞ্চলের শক্ত তারের চেয়ে আরও নমনীয়।ধাতব অবসন্নতার জন্য যখন উচ্চতর প্রতিরোধের প্রয়োজন হয় তখন জড়িত তার ব্যবহার করা হয়।এই ধরনের পরিস্থিতিতে মাল্টি-প্রিন্টেড-সার্কিট-বোর্ড ডিভাইসে সার্কিট বোর্ডগুলির মধ্যে সংযোগ অন্তর্ভুক্ত থাকে, যেখানে শক্ত তারের অনমনীয়তা সমাবেশ বা সার্ভিসিংয়ের সময় চলাফেরার ফলে খুব বেশি চাপ তৈরি করে;অ্যাপ্লিকেশন জন্য এসি লাইন কর্ড;বাদ্যযন্ত্রের তারগুলি;কম্পিউটার মাউস তারগুলি;ldালাই বৈদ্যুতিন তারগুলি;চলমান মেশিনের অংশগুলি সংযোগকারী কেবলগুলি নিয়ন্ত্রণ করুন;খনির মেশিন তারগুলি;পিছনে মেশিন তারগুলি;এবং আরও অনেক।

উচ্চ ফ্রিকোয়েন্সিগুলিতে, কারেন্টের কারণে তারের পৃষ্ঠের কাছাকাছি ভ্রমণ করে ত্বক প্রভাবযার ফলে তারে বিদ্যুৎ হ্রাস বেড়ে যায়।স্ট্র্যান্ডযুক্ত তারগুলি এই প্রভাবকে হ্রাস করতে পারে বলে মনে হচ্ছে, যেহেতু স্ট্র্যান্ডের মোট পৃষ্ঠের ক্ষেত্র সমতুল্য শক্ত তারের পৃষ্ঠের ক্ষেত্রফলের চেয়ে বেশি, তবে সাধারণ স্ট্র্যান্ডেড তারের ত্বকের প্রভাব হ্রাস করে না কারণ সমস্ত স্ট্র্যান্ড একসাথে সংক্ষিপ্ত-বৃত্তাকার এবং আচরণ করে একক কন্ডাক্টর হিসাবে।একটি আটকে থাকা তারের একই ব্যাসের শক্ত তারের চেয়ে বেশি প্রতিরোধ ক্ষমতা থাকবে কারণ স্ট্র্যান্ডেড তারের ক্রস-বিভাগটি সমস্ত তামা নয়;স্ট্র্যান্ডগুলির মধ্যে অনিবার্য ফাঁক রয়েছে (এটি একটি বৃত্তের মধ্যে চেনাশোনাগুলির জন্য চেনাশোনা প্যাকিংয়ের সমস্যা)।দৃ wire় তারের মতো কন্ডাক্টরের একই ক্রস-সেকশন সহ একটি আটকে থাকা তারের সমান সমতুল্য গেজ থাকে এবং সর্বদা এটি একটি বৃহত্তর ব্যাস বলে।

তবে অনেকগুলি উচ্চ-ফ্রিকোয়েন্সি অ্যাপ্লিকেশনগুলির জন্য, নৈকট্য প্রভাবত্বকের প্রভাবের চেয়ে গুরুতর, এবং কিছু সীমিত ক্ষেত্রে, সাধারণ আটকে থাকা তারের সান্নিধ্যের প্রভাব হ্রাস করতে পারে।উচ্চ ফ্রিকোয়েন্সিগুলিতে আরও ভাল পারফরম্যান্সের জন্য, লিটজ ওয়্যার, যার স্বতন্ত্র স্ট্র্যান্ডগুলি ইনসুলেটেড এবং বিশেষ নিদর্শনগুলিতে মোচড় দেওয়া থাকে, ব্যবহৃত হতে পারে।

তারের বান্ডলে যত বেশি পৃথক তারের স্ট্র্যান্ড তত বেশি নমনীয়, গিরা-প্রতিরোধী, বিরতি-প্রতিরোধী এবং তারের শক্তিশালী হয়।তবে আরও স্ট্র্যান্ড উত্পাদন জটিলতা এবং ব্যয় বৃদ্ধি করে increases

জ্যামিতিক কারণে, সাধারণত সবচেয়ে কম সংখ্যক স্ট্র্যান্ডগুলি দেখা যায় 7: মাঝখানে একটি, এর সাথে 6 টি ঘনিষ্ঠ যোগাযোগে থাকে।পরবর্তী স্তরটি 19 হয়, যা 7 এর উপরে 12 স্ট্র্যান্ডের আরেকটি স্তর is এর পরে সংখ্যাটি পরিবর্তিত হয়, তবে 37 এবং 49 টি সাধারণ, তারপরে 70 থেকে 100 পরিসরে (সংখ্যাটি আর সঠিক নয়)।এর চেয়েও বড় সংখ্যা সাধারণত খুব বড় কেবলগুলিতে পাওয়া যায়।

অ্যাপ্লিকেশনের জন্য যেখানে তারটি সরে যায়, 19 সর্বনিম্ন যেটি ব্যবহার করা উচিত (7 টি কেবল অ্যাপ্লিকেশনগুলিতে ব্যবহার করা উচিত যেখানে তারের স্থাপন করা হয় এবং তারপরে নড়াচড়া হয় না) এবং 49 আরও ভাল muchঅবিচ্ছিন্নভাবে পুনরাবৃত্তি করা যেমন অ্যাপ্লিকেশনগুলির জন্য যেমন রোবট এবং হেডফোন তারগুলি, 70 থেকে 100 বাধ্যতামূলক।

এমন অ্যাপ্লিকেশনগুলির জন্য যাদের আরও বেশি নমনীয়তা প্রয়োজন, আরও বেশি স্ট্র্যান্ড ব্যবহার করা হয় (ldালাই কেবলগুলি সাধারণত উদাহরণ, তবে কোনও অ্যাপ্লিকেশন যা শক্ত অঞ্চলে তারের স্থানান্তরিত করতে প্রয়োজন)।একটি উদাহরণ হ'ল # 36 গেজ তারের 5,292 টি স্ট্র্যান্ড থেকে তৈরি 2/0 তারের।স্ট্র্যান্ডগুলি প্রথমে 7 টি স্ট্র্যান্ডের বান্ডিল তৈরি করে সংগঠিত হয়।তারপরে এই 7 টি বান্ডিল একসাথে সুপার বান্ডিলগুলিতে রাখা হয়।শেষ অবধি 108 টি সুপার বান্ডিল চূড়ান্ত কেবল তৈরি করতে ব্যবহৃত হয়।তারের প্রতিটি গ্রুপ একটি হিলিক্সে ক্ষত হয় যাতে তারেরটি যখন স্ট্লেক্স করা হয় তখন একটি বান্ডিলের অংশটি হেলিক্সের চারপাশে এমন একটি অংশে সরানো হয় যা তারের কম চাপ হওয়ার জন্য সংকুচিত হয়।
