পণ্যের বিবরণ:
|
| উপলব্ধ উপাদান: | নিকেল ভিত্তিক খাদ, স্ট্যানিনলেস স্টিল ... | অ্যাপ্লিকেশন: | প্রতিরোধক - হিটিং সরঞ্জাম |
|---|---|---|---|
| বাহিরের ব্যাসার্ধ: | প্রয়োজনীয় | বৈশিষ্ট্য: | ইউনিফর্ম প্রতিরোধের |
| আদর্শ: | অসহায় | পৃষ্ঠতল: | মসৃণ, উজ্জ্বল |
| লক্ষণীয় করা: | উচ্চ তাপমাত্রা তার,বৈদ্যুতিক গরম তারের |
||

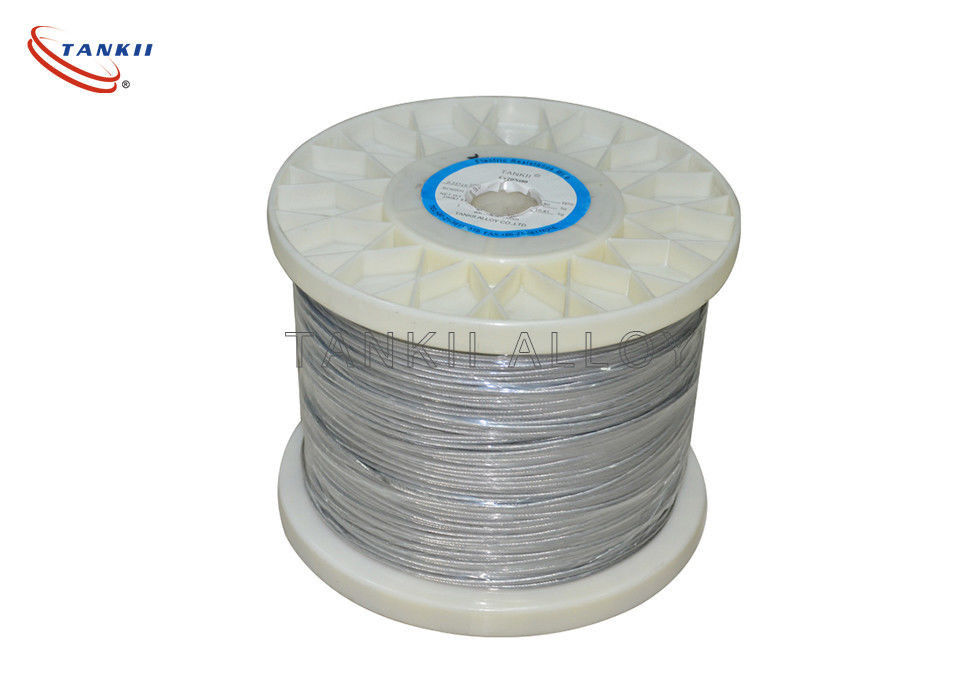

গরম করার উপাদানগুলির জন্য 19x0.52 মিমি ইউনিফর্ম প্রতিরোধের স্ট্রেন্ডড ওয়্যার কেবল
সাধারণ বিবরণ:
স্ট্র্যান্ডড ওয়্যারটি বেশ কয়েকটি ছোট ছোট তারগুলি বান্ডিলযুক্ত বা এক সাথে আবৃত করে একটি বৃহত কন্ডাক্টর গঠন করে।আটকে থাকা তারের একই মোট ক্রস-বিভাগীয় অঞ্চলের শক্ত তারের চেয়ে আরও নমনীয়।ধাতব অবসন্নতার জন্য যখন উচ্চতর প্রতিরোধের প্রয়োজন হয় তখন জড়িত তার ব্যবহার করা হয়।এই ধরনের পরিস্থিতিতে মাল্টি-প্রিন্টেড-সার্কিট-বোর্ড ডিভাইসে সার্কিট বোর্ডগুলির মধ্যে সংযোগ অন্তর্ভুক্ত থাকে, যেখানে শক্ত তারের অনমনীয়তা সমাবেশ বা সার্ভিসিংয়ের সময় চলাফেরার ফলে খুব বেশি চাপ তৈরি করে;অ্যাপ্লিকেশন জন্য এসি লাইন কর্ড;বাদ্যযন্ত্রের তারগুলি;কম্পিউটার মাউস তারগুলি;ldালাই বৈদ্যুতিন তারগুলি;চলমান মেশিনের অংশগুলি সংযোগকারী কেবলগুলি নিয়ন্ত্রণ করুন;খনির মেশিন তারগুলি;পিছনে মেশিন তারগুলি;এবং আরও অনেক।
উচ্চ ফ্রিকোয়েন্সিগুলিতে, কারেন্টের কারণে তারের পৃষ্ঠের কাছাকাছি ভ্রমণ করে ত্বক প্রভাবযার ফলে তারে বিদ্যুৎ হ্রাস বেড়ে যায়।স্ট্র্যান্ডযুক্ত তারগুলি এই প্রভাবকে হ্রাস করতে পারে বলে মনে হচ্ছে, যেহেতু স্ট্র্যান্ডের মোট পৃষ্ঠের ক্ষেত্র সমতুল্য শক্ত তারের পৃষ্ঠের ক্ষেত্রফলের চেয়ে বেশি, তবে সাধারণ স্ট্র্যান্ডেড তারের ত্বকের প্রভাব হ্রাস করে না কারণ সমস্ত স্ট্র্যান্ড একসাথে সংক্ষিপ্ত-বৃত্তাকার এবং আচরণ করে একক কন্ডাক্টর হিসাবে।একটি আটকে থাকা তারের একই ব্যাসের শক্ত তারের চেয়ে বেশি প্রতিরোধ ক্ষমতা থাকবে কারণ স্ট্র্যান্ডেড তারের ক্রস-বিভাগটি সমস্ত তামা নয়;স্ট্র্যান্ডগুলির মধ্যে অনিবার্য ফাঁক রয়েছে (এটি একটি বৃত্তের মধ্যে চেনাশোনাগুলির জন্য চেনাশোনা প্যাকিংয়ের সমস্যা)।দৃ wire় তারের মতো কন্ডাক্টরের একই ক্রস-সেকশন সহ একটি আটকে থাকা তারের সমান সমতুল্য গেজ থাকে এবং সর্বদা এটি একটি বৃহত্তর ব্যাস বলে।
তবে অনেকগুলি উচ্চ-ফ্রিকোয়েন্সি অ্যাপ্লিকেশনগুলির জন্য, নৈকট্য প্রভাবত্বকের প্রভাবের চেয়ে গুরুতর, এবং কিছু সীমিত ক্ষেত্রে, সাধারণ আটকে থাকা তারের সান্নিধ্যের প্রভাব হ্রাস করতে পারে।উচ্চ ফ্রিকোয়েন্সিগুলিতে আরও ভাল পারফরম্যান্সের জন্য, লিটজ ওয়্যার, যার স্বতন্ত্র স্ট্র্যান্ডগুলি ইনসুলেটেড এবং বিশেষ নিদর্শনগুলিতে মোচড় দেওয়া থাকে, ব্যবহৃত হতে পারে।
| পরিচিতিমুলক নাম | 1Cr13Al4 | 0Cr25Al5 | 0Cr21Al6 | 0Cr23Al5 | 0Cr21Al4 | 0Cr21Al6Nb | 0Cr27Al7Mo2 | |
| প্রধান রাসায়নিক রচনা% | Cr | 12.0-15.0 | 23.0-26.0 | 19.0-22.0 | 22.5-24.5 | 18.0-21.0 | 21.0-23.0 | 26.5-27.8 |
| আল | 4.0-6.0 | 4.5-6.5 | 5.0-7.0 | 4.2-5.0 | 3.0.4.2 | 5.0-7.0 | 6.0-7.0 | |
| আরই | সুবিধাজনক পরিমাণ |
সুবিধাজনক পরিমাণ |
সুবিধাজনক পরিমাণ |
সুবিধাজনক পরিমাণ |
সুবিধাজনক পরিমাণ |
সুবিধাজনক পরিমাণ |
সুবিধাজনক পরিমাণ |
|
| ফে | বিশ্রাম | বিশ্রাম | বিশ্রাম | বিশ্রাম | বিশ্রাম | বিশ্রাম | বিশ্রাম | |
| এনবি 0.5 | Mo1.8-2.2 | |||||||
| ম্যাকস কন্টিনিয়াস পরিষেবা temp.of উপাদান (ºC) |
950 | 1250 | 1250 | 1250 | 1100 | 1350 | 1400 | |
| প্রতিরোধ ক্ষমতা μΩ.m, 20ºC |
1.25 | 1.42 | 1.42 | 1.35 | 1.23 | 1.45 | 1.53 | |
| ঘনত্ব (জি / সেমি 3) |
7.4 | 7.10 | 7.16 | 7.25 | 7.35 | 7.10 | 7.10 | |
| তাপীয় পরিবাহিতা কেজে / এমএইচ.সি. |
52.7 | 46.1 | 63.2 | 60.2 | 46.9 | 46.1 | 45.2 | |
| এর সহগ লাইন সম্প্রসারণ × 10-6 / ºC |
15.4 | 16.0 | 14.7 | 15.0 | 13.5 | 16.0 | 16.0 | |
| গলনাঙ্ক | 1450 | 1500 | 1500 | 1500 | 1500 | 1510 | 1520 | |
| প্রসার্য শক্তি এমপিএ |
580-680 | 630-780 | 630-780 | 630-780 | 600-700 | 650-800 | 680-830 | |
| লম্বা এ ফাটল% |
> 16 | > 12 | > 12 | > 12 | > 12 | > 12 | > 10 | |
| এর বিভিন্নতা অঞ্চল% |
65-75 | 60-75 | 65-75 | 65-75 | 65-75 | 65-75 | 65-75 | |
| নমন পুনরাবৃত্তি ফ্রিকোয়েন্সি (এফ / আর) |
> 5 | > 5 | > 5 | > 5 | > 5 | > 5 | > 5 | |
| কঠোরতা (এইচবি) | 200-260 | 200-260 | 200-260 | 200-260 | 200-260 | 200-260 | 200-260 | |
| মাইক্রোগ্রাফিক কাঠামো |
ফেরাইট | ফেরাইট | ফেরাইট | ফেরাইট | ফেরাইট | ফেরাইট | ফেরাইট | |
| চৌম্বকীয় বৈশিষ্ট্য |
চৌম্বকীয় | চৌম্বকীয় | চৌম্বকীয় | চৌম্বকীয় | চৌম্বকীয় | চৌম্বকীয় | চৌম্বকীয় | |
তারের বান্ডলে যত বেশি পৃথক তারের স্ট্র্যান্ড তত বেশি নমনীয়, গিরা-প্রতিরোধী, বিরতি-প্রতিরোধী এবং তারের শক্তিশালী হয়।তবে আরও স্ট্র্যান্ড উত্পাদন জটিলতা এবং ব্যয় বৃদ্ধি করে increases
জ্যামিতিক কারণে, সাধারণত সবচেয়ে কম সংখ্যক স্ট্র্যান্ডগুলি দেখা যায় 7: মাঝখানে একটি, এর সাথে 6 টি ঘনিষ্ঠ যোগাযোগে থাকে।পরবর্তী স্তরটি 19 হয়, যা 7 এর উপরে 12 স্ট্র্যান্ডের আরেকটি স্তর is এর পরে সংখ্যাটি পরিবর্তিত হয়, তবে 37 এবং 49 টি সাধারণ, তারপরে 70 থেকে 100 পরিসরে (সংখ্যাটি আর সঠিক নয়)।এর চেয়েও বড় সংখ্যা সাধারণত খুব বড় কেবলগুলিতে পাওয়া যায়।
অ্যাপ্লিকেশনের জন্য যেখানে তারটি সরে যায়, 19 সর্বনিম্ন যেটি ব্যবহার করা উচিত (7 টি কেবল অ্যাপ্লিকেশনগুলিতে ব্যবহার করা উচিত যেখানে তারের স্থাপন করা হয় এবং তারপরে নড়াচড়া হয় না) এবং 49 আরও ভাল muchঅবিচ্ছিন্নভাবে পুনরাবৃত্তি করা যেমন অ্যাপ্লিকেশনগুলির জন্য যেমন রোবট এবং হেডফোন তারগুলি, 70 থেকে 100 বাধ্যতামূলক।
এমন অ্যাপ্লিকেশনগুলির জন্য যাদের আরও বেশি নমনীয়তা প্রয়োজন, আরও বেশি স্ট্র্যান্ড ব্যবহার করা হয় (ldালাই কেবলগুলি সাধারণত উদাহরণ, তবে কোনও অ্যাপ্লিকেশন যা শক্ত অঞ্চলে তারের স্থানান্তরিত করতে প্রয়োজন)।একটি উদাহরণ হ'ল # 36 গেজ তারের 5,292 টি স্ট্র্যান্ড থেকে তৈরি 2/0 তারের।স্ট্র্যান্ডগুলি প্রথমে 7 টি স্ট্র্যান্ডের বান্ডিল তৈরি করে সংগঠিত হয়।তারপরে এই 7 টি বান্ডিল একসাথে সুপার বান্ডিলগুলিতে রাখা হয়।শেষ অবধি 108 টি সুপার বান্ডিল চূড়ান্ত কেবল তৈরি করতে ব্যবহৃত হয়।তারের প্রতিটি গ্রুপ একটি হিলিক্সে ক্ষত হয় যাতে তারেরটি যখন স্ট্লেক্স করা হয় তখন একটি বান্ডিলের অংশটি হেলিক্সের চারপাশে এমন একটি অংশে সরানো হয় যা তারের কম চাপ হওয়ার জন্য সংকুচিত হয়।
