পণ্যের বিবরণ
উৎপত্তি স্থল: সাংহাই, চীন
পরিচিতিমুলক নাম: Tankii
সাক্ষ্যদান: ISO9001:2015
মডেল নম্বার: 1Cr13Al4
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 50kg
মূল্য: Negotiated price
প্যাকেজিং বিবরণ: পাত্রে পাতলা পাতলা পাতলা কাঠ প্লেট কেস সঙ্গে প্লাইউড কেস বা ক্লায়েন্ট এর প্রয়োজনীয়তা অনুযায়ী
ডেলিভারি সময়: 25-30 দিন
পরিশোধের শর্ত: এল/সি, টি/টি, ওয়েস্টার্ন ইউনিয়ন, পেপ্যাল
যোগানের ক্ষমতা: 200 + + টন + + মাসে
প্রস্থ: |
৫-৩১০ মিমি |
উপরিভাগ: |
উজ্জ্বল, মসৃণ, পরিষ্কার |
নমুনা: |
উপলব্ধ |
বেধ: |
প্রয়োজনীয় আকার |
আবেদন: |
ইটিং রেজিস্টার |
অন্যান্য গ্রেড: |
0Cr23Al5, 0Cr25Al5, ইত্যাদি... |
প্রস্থ: |
৫-৩১০ মিমি |
উপরিভাগ: |
উজ্জ্বল, মসৃণ, পরিষ্কার |
নমুনা: |
উপলব্ধ |
বেধ: |
প্রয়োজনীয় আকার |
আবেদন: |
ইটিং রেজিস্টার |
অন্যান্য গ্রেড: |
0Cr23Al5, 0Cr25Al5, ইত্যাদি... |

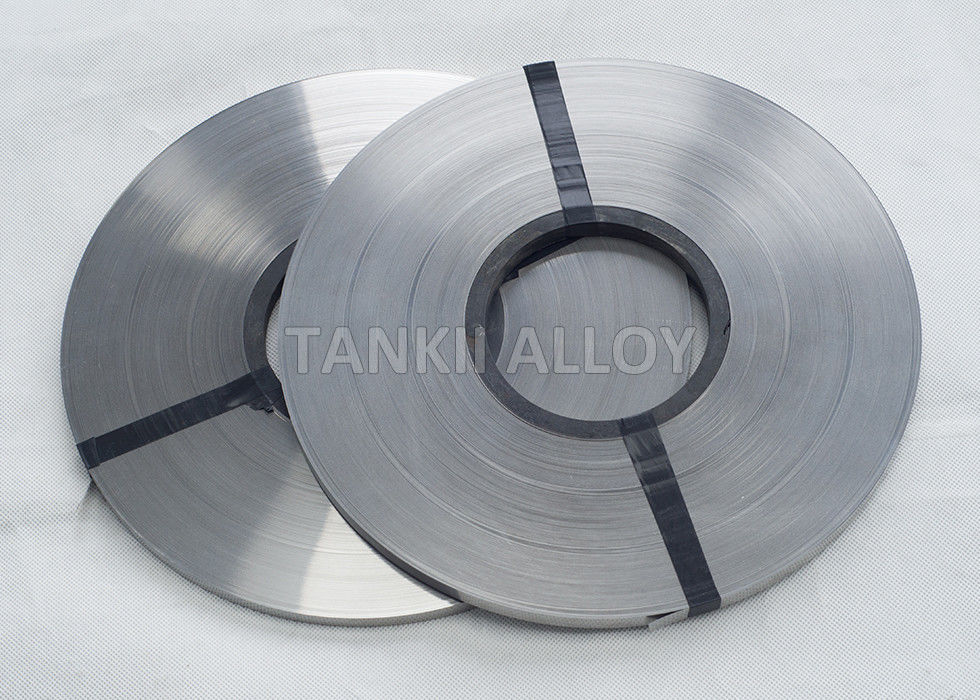

1Cr13Al4 FeCrAl খাদ রেজিস্টর ব্যবহারের জন্য উজ্জ্বল ফ্ল্যাট স্ট্রিপ/ প্রশস্ত স্ট্রিপ
Fecral Alloys and Nickel-chromium alloys have been chosen to be the resistive material for embedded resistor because nickel-chromium alloys possess high electrical resistivity that is widely used for thin film resistors [1২০% ক্রোমিয়াম ধারণকারী নিকেল-ক্রোম খাদ ফিল্মের শীটের প্রতিরোধ ক্ষমতা ২-৩ কিলোওহম পর্যন্ত হতে পারে এবং এখনও ভাল স্থিতিশীলতা বজায় রাখতে পারে।বাল্ক নিকেল-ক্রোম খাদের জন্য তাপমাত্রা প্রতিরোধের সহগ 1 (TCR) প্রায় 110 পিপিএম/°Cক্ষুদ্র পরিমাণে সিলিকন এবং অ্যালুমিনিয়াম নিকেল-ক্রোমিয়ামের সাথে মিশিয়ে তাপমাত্রার স্থায়িত্ব আরও উন্নত করা হয়।
প্রয়োগঃ
একটি মুদ্রিত তারের বোর্ডে অন্তর্নির্মিত প্রতিরোধকগুলি উচ্চতর নির্ভরযোগ্যতা এবং উন্নত বৈদ্যুতিক কর্মক্ষমতার সাথে প্যাকেজগুলিকে ক্ষুদ্রতর করার জন্য একটি সক্ষম হবে।ল্যামিনেট সাবস্ট্র্যাটে প্রতিরোধক কার্যকারিতা একীভূত করা পৃথক উপাদানগুলির দ্বারা গ্রাস করা পিডব্লিউবি পৃষ্ঠের অঞ্চলকে মুক্ত করেনিকেল-ক্রোমিয়াম খাদ উচ্চ বৈদ্যুতিক প্রতিরোধ ক্ষমতা আছে,যা তাদের বিভিন্ন অ্যাপ্লিকেশনে ব্যবহারের জন্য ব্যবহারিক করে তোলেনিকেল এবং ক্রোমিয়ামকে সিলিকন এবং অ্যালুমিনিয়ামের সাথে মিশ্রিত করা হয় তাপমাত্রার স্থিতিশীলতা উন্নত করতে এবং তাপীয় প্রতিরোধের সহগকে হ্রাস করতে।নিকেল-ক্রোমিয়াম খাদের উপর ভিত্তি করে একটি পাতলা ফিল্ম প্রতিরোধক স্তরটি তামার ফয়েল রোলগুলিতে অবিচ্ছিন্নভাবে জমা দেওয়া হয়েছে যাতে এমবেডেড রেজিস্টর অ্যাপ্লিকেশনগুলির জন্য একটি উপাদান তৈরি করা যায়. তামা এবং ল্যামিনেটের মধ্যে স্যান্ডউইচ করা পাতলা ফিল্ম প্রতিরোধক স্তরটি নির্বিঘ্নে প্রতিরোধক গঠনের জন্য নির্বাচনীভাবে খোদাই করা যেতে পারে। খোদাইয়ের জন্য রাসায়নিকগুলি পিডব্লিউবি উত্পাদন প্রক্রিয়াগুলিতে সাধারণ।অ্যালোয়ের বেধ নিয়ন্ত্রণ করেএই গবেষণায় দুটি নিকেল-ক্রোমিয়াম উপকরণকে তাদের ইটিং পদ্ধতি, অভিন্নতা, শক্তি পরিচালনা, তাপীয় কর্মক্ষমতা,আঠালো এবং খোদাই রেজোলিউশন.
ব্র্যান্ড নাম | 1Cr13Al4 | 0Cr25Al5 | 0Cr21Al6 | 0Cr23Al5 | 0Cr21Al4 | 0Cr21Al6Nb | 0Cr27Al7Mo2 | |
প্রধান রাসায়নিক রচনা% | সিআর | 12.০-১৫।0 | 23.০-২৬।0 | 19.০-২২।0 | 22.5-24।5 | 18.0-21.0 | 21.০-২৩।0 | 26.5-27।8 |
আল | 4.০-৬0 | 4.৫-৬5 | 5.০-৭0 | 4.২-৫।0 | 3.০-৪2 | 5.০-৭0 | 6.০-৭0 | |
RE | উপযুক্ত পরিমাণ |
উপযুক্ত পরিমাণ |
উপযুক্ত পরিমাণ |
উপযুক্ত পরিমাণ |
উপযুক্ত পরিমাণ |
উপযুক্ত পরিমাণ |
উপযুক্ত পরিমাণ |
|
Fe | বিশ্রাম | বিশ্রাম | বিশ্রাম | বিশ্রাম | বিশ্রাম | বিশ্রাম | বিশ্রাম | |
এনবি০।5 | Mo1.8-2।2 | |||||||
সর্বাধিক. অবিচ্ছিন্ন সার্ভিস টেম্প. উপাদান (oC) |
950 | 1250 | 1250 | 1250 | 1100 | 1350 | 1400 | |
প্রতিরোধ ক্ষমতা μΩ.m,20oC |
1.25 | 1.42 | 1.42 | 1.35 | 1.23 | 1.45 | 1.53 | |
ঘনত্ব (g/cm3) |
7.4 | 7.10 | 7.16 | 7.25 | 7.35 | 7.10 | 7.10 | |
তাপীয় পরিবাহিতা KJ/m.h.oC |
52.7 | 46.1 | 63.2 | 60.2 | 46.9 | 46.1 | 45.2 | |
কোয়ালিটি লাইন সম্প্রসারণ α×10-6/oC |
15.4 | 16.0 | 14.7 | 15.0 | 13.5 | 16.0 | 16.0 | |
গলনাঙ্ক | 1450 | 1500 | 1500 | 1500 | 1500 | 1510 | 1520 | |
প্রসার্য শক্তি এমপিএ |
৫৮০-৬৮০ | ৬৩০-৭৮০ | ৬৩০-৭৮০ | ৬৩০-৭৮০ | ৬০০-৭০০ | ৬৫০-৮০০ | ৬৮০-৮৩০ | |
প্রসারিত ফাটল % |
>১৬ | >১২ | >১২ | >১২ | >১২ | >১২ | >১০ | |
পরিবর্তিত এলাকা % |
৬৫-৭৫ | ৬০-৭৫ | ৬৫-৭৫ | ৬৫-৭৫ | ৬৫-৭৫ | ৬৫-৭৫ | ৬৫-৭৫ | |
পুনরাবৃত্তি নমন ফ্রিকোয়েন্সি ((F/R) |
> ৫ | > ৫ | > ৫ | > ৫ | > ৫ | > ৫ | > ৫ | |
কঠোরতা ((এইচ.বি.) | ২০০-২৬০ | ২০০-২৬০ | ২০০-২৬০ | ২০০-২৬০ | ২০০-২৬০ | ২০০-২৬০ | ২০০-২৬০ | |
মাইক্রোগ্রাফিক গঠন |
ফেরিট | ফেরিট | ফেরিট | ফেরিট | ফেরিট | ফেরিট | ফেরিট | |
চৌম্বকীয় বৈশিষ্ট্য |
চৌম্বকীয় | চৌম্বকীয় | চৌম্বকীয় | চৌম্বকীয় | চৌম্বকীয় | চৌম্বকীয় | চৌম্বকীয় |
