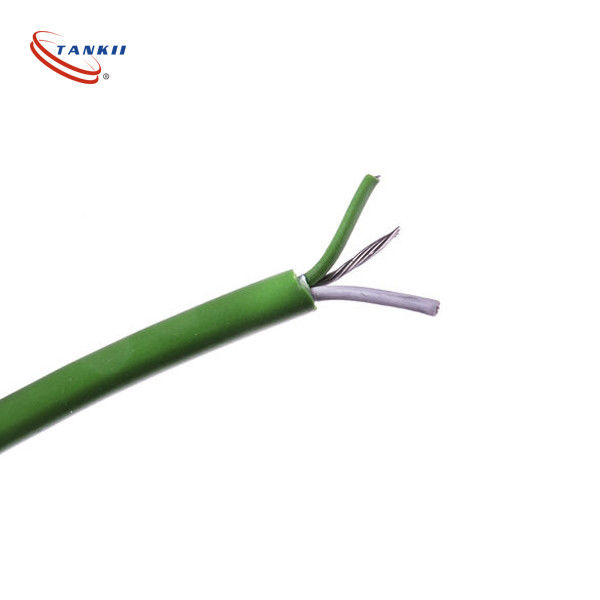

1 জোড়া 2 জোড়া 3 জোড়া কে-টাইপ এক্সটেনশন ক্যাবল সাদা এবং সবুজ আইইসি স্ট্যান্ডার্ড ক্লাস 1 তাপ বিদ্যুৎ কেন্দ্রের জন্য ব্যবহৃত

1 জোড়া 2 জোড়া 3 জোড়া কে-টাইপ এক্সটেনশন ক্যাবল সাদা এবং সবুজ আইইসি স্ট্যান্ডার্ড ক্লাস 1 তাপ বিদ্যুৎ কেন্দ্রের জন্য ব্যবহৃত

পণ্যের বর্ণনাঃ

থার্মোকপল এক্সটেনশন ওয়্যার (কম্পেনসেটিং ওয়্যার) এর মূল অ্যাপ্লিকেশন
এক বাক্যেঃ উচ্চ তাপমাত্রা সরঞ্জাম থেকে তাপদম্পতির ঠান্ডা শেষটি একটি স্থিতিশীল তাপমাত্রা এবং তাপমাত্রা পরিমাপ যন্ত্রের জন্য উপযুক্ত স্থানে টানুন,সঠিক তাপমাত্রা পরিমাপ নিশ্চিত করা এবং অতিরিক্ত তাপমাত্রা পার্থক্য ত্রুটি নেই.
1প্রধান কাজ
তাপমাত্রা পরিমাপ সংকেত প্রসারিত করুন এবং ঠান্ডা জংশন থার্মোকপলের কাজ শেষটি একটি উচ্চ তাপমাত্রার জায়গায় স্থানান্তর করুন।ঠান্ডা জংশন উচ্চ তাপমাত্রা / বড় তাপমাত্রা ওঠানামা সঙ্গে একটি জায়গায় স্থাপন করা উচিত নয়; কন্ট্রোল রুম এবং ইনস্ট্রুমেন্ট ক্যাবিনেটের ধ্রুবক তাপমাত্রা এলাকায় দীর্ঘ দূরত্বের উপর ঠান্ডা শেষ টানতে প্রসারিত তারগুলি ব্যবহার করুন।
থার্মো-ইলেকট্রিক সম্ভাব্যতার জন্য ক্ষতিপূরণ, তাপমাত্রা পরিমাপের ত্রুটিগুলি দূর করুন, সংশ্লিষ্ট থার্মোকপলের থার্মো-ইলেকট্রিক বৈশিষ্ট্যগুলির সাথে মেলে তারের উপাদানটি প্রসারিত করুন।একটি নির্দিষ্ট তাপমাত্রা পরিসীমা মধ্যে, এটি অতিরিক্ত প্যারাসাইটিক সম্ভাব্যতা তৈরি না করে কার্যকরভাবে থার্মোকপলটি প্রসারিত করতে পারে, সঠিক তাপমাত্রা পাঠ্য নিশ্চিত করে।
ব্যয় সাশ্রয়কারী থার্মোকপলগুলির জন্য বিশেষ মূল্যবান ধাতু (প্ল্যাটিনাম রোডিয়াম, নিকেল ক্রোমিয়াম সিলিকন ইত্যাদি) খুব ব্যয়বহুল। সামনের প্রান্তে সংক্ষিপ্ত থার্মোকপল তারগুলি ব্যবহার করা হয়,এবং সস্তা এক্সটেনশন তারের পিছনে দীর্ঘ দূরত্বের জন্য ব্যবহার করা হয়, যা অনেক টাকা সাশ্রয় করে।
অ্যান্টি ইন্টারফারেন্স, সহজেই ওয়্যারিং বিশেষায়িত ক্ষতিপূরণ তারের বিচ্ছিন্নতা এবং shielding, কর্মশালা সেতু এবং পাইপলাইন স্থাপন জন্য উপযুক্ত, অ্যান্টি ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ,স্থিতিশীল সংকেত সংক্রমণ.
ইউনিফাইড এবং সুশৃঙ্খল তারের সঙ্গে একটি স্ট্যান্ডার্ড পদ্ধতিতে তাপমাত্রা নিয়ন্ত্রণ মিটার, রেকর্ডার, এবং পিএলসি তাপমাত্রা মডিউল সাইটে উচ্চ তাপমাত্রা প্রোব নেতৃত্বের জন্য যন্ত্রের তারের অভিযোজিত.

এখানে এর প্রধান বৈশিষ্ট্য এবং নির্বাচন বিবেচনা করা হয়ঃ

মূল বৈশিষ্ট্য এবং অ্যাপ্লিকেশনঃ

1. সিগন্যাল ট্রান্সমিশনঃ পরিমাপ পয়েন্টে থার্মোকপল দ্বারা উত্পন্ন মিলিভোল্ট স্তরের তাপবিদ্যুৎ সম্ভাব্য সংকেতটি সঠিকভাবে প্রেরণ করে।

2. এক্সটেনশন এবং ক্ষতিপূরণঃ দীর্ঘ দূরত্বের জন্য ব্যয়বহুল কে-টাইপ থার্মোকপল তারের (পজিটিভ ইলেকট্রোডঃ নিকেল-ক্রোমিয়াম, নেতিবাচক ইলেকট্রোডঃ নিকেল-সিলিকন) প্রতিস্থাপন করে,এবং উচ্চ তাপমাত্রা ক্ষেত্র থেকে তাপমাত্রা স্থিতিশীল নিয়ন্ত্রণ রুমে thermocouple এর "শীতল জংশন" (রেফারেন্স জংশন) প্রসারিত, যন্ত্রপাতিগুলিতে সঠিক ঠান্ডা জংশন ক্ষতিপূরণ সক্ষম করে।

3খরচ-কার্যকারিতাঃ সস্তা খাদ তারের ব্যবহার করে যা থার্মোকপলের তাপবিদ্যুৎ বৈশিষ্ট্যগুলির সাথে মেলে, তারের খরচ উল্লেখযোগ্যভাবে হ্রাস করে।

এক্সটেনশন ক্যাবল বনাম কমপেনসেটিং ক্যাবলঃ

এক্সটেনশন ক্যাবলঃ কন্ডাক্টর খাদটি সংশ্লিষ্ট থার্মোকপল (যেমন, কেএক্স) এর সাথে ঠিক একই, বৃহত্তর তাপমাত্রা পরিসরে উচ্চ নির্ভুলতা বজায় রাখে (উদাহরণস্বরূপ, -40 °C থেকে 200 °C),কিন্তু এর দাম বেশি।.

ক্ষতিপূরণ তারগুলিঃ কন্ডাক্টর খাদটি থার্মোকপল থেকে পৃথক তবে এর মিলিত তাপবিদ্যুৎ বৈশিষ্ট্য রয়েছে (উদাহরণস্বরূপ, কেসিএ / কেসিবি), কেবলমাত্র সীমিত তাপমাত্রার পরিসরের মধ্যে নির্ভুলতা নিশ্চিত করে (উদাহরণস্বরূপ.গ, 0-100°C), এবং কম খরচে।

সাধারণ পরিভাষাঃ ব্যবহারিক প্রয়োগে, "এক্সটেনশন ক্যাবল" প্রায়শই উভয়ের জন্য একটি সাধারণ শব্দ হিসাবে ব্যবহৃত হয়।

বেশিরভাগ শিল্প অ্যাপ্লিকেশনের জন্য, ক্ষতিপূরণ তারগুলি যথেষ্ট।

কন্ডাক্টর উপকরণ:

থার্মোকপল তারগুলি বেশ কয়েকটি বৈচিত্র্যে আসে, মূলত তাদের নিরোধক উপকরণ এবং নির্মাণের দ্বারা পৃথক করা হয় যা বিভিন্ন পরিবেশগত অবস্থা এবং অ্যাপ্লিকেশনগুলির সাথে খাপ খায়।

এর প্রধান ধরনগুলো হল:

1. পিভিসি আইসোলেটেড: মাঝারি তাপমাত্রা পরিসীমা সহ সাধারণ ব্যবহারের জন্য উপযুক্ত।
2. গ্লাস ফাইবার আইসোলেটেড: উচ্চ তাপমাত্রার অ্যাপ্লিকেশনের জন্য ব্যবহৃত হয়, ভাল তাপ প্রতিরোধের প্রস্তাব।
3. পিটিএফই থেকে বিচ্ছিন্ন: নিম্ন থেকে মাঝারি তাপমাত্রায় রাসায়নিক প্রতিরোধের এবং নমনীয়তা প্রয়োজন এমন অ্যাপ্লিকেশনগুলির জন্য আদর্শ।
4. সিলিকন আইসোলেটেড: উচ্চ তাপমাত্রার পরিবেশে প্রায়শই ব্যবহৃত হয়, এটি ভাল নমনীয়তা এবং তাপ প্রতিরোধের সরবরাহ করে।
5. খনিজ বিচ্ছিন্ন (এমআই): উচ্চ তাপমাত্রা, কঠোর পরিবেশে এবং যান্ত্রিক সুরক্ষার জন্য উপযুক্ত ম্যাগনেসিয়াম অক্সাইড বিচ্ছিন্নতার সাথে একটি ধাতব গহ্বর রয়েছে।

প্রতিটি প্রকার নির্দিষ্ট অপারেশনাল প্রয়োজনীয়তার উপর ভিত্তি করে নির্বাচিত হয়, যেমন তাপমাত্রা পরিসীমা, রাসায়নিক এক্সপোজার এবং যান্ত্রিক স্থায়িত্ব।

টেকনিক্যাল প্যারামিটারঃ

FAQ:

প্রশ্ন: এই থার্মোকপল ক্যাবলের ব্র্যান্ড নাম কি?

উঃ এই থার্মোকপল তারের ব্র্যান্ড নাম ট্যানকি।

প্রশ্ন: এই থার্মোকপল ক্যাবলের জন্য বিভিন্ন মডেল নম্বর কি?

উত্তরঃ এই থার্মোকপল তারের জন্য উপলব্ধ বিভিন্ন মডেল নম্বর KX / KC, JX, EX, TX, NX, SC হয়

প্রশ্ন: এই থার্মোকপল ক্যাবল কোথায় তৈরি হয়?

উত্তরঃ এই থার্মোকপল ক্যাবলটি চীনে তৈরি।

প্রশ্ন: এই থার্মোকপল ক্যাবল দ্বারা সমর্থিত তাপমাত্রা পরিসীমা কি?

উত্তরঃ এই থার্মোকপল তারের দ্বারা সমর্থিত তাপমাত্রা পরিসীমা মডেল নম্বর উপর নির্ভর করে পরিবর্তিত হয়। আরও তথ্যের জন্য পণ্যের স্পেসিফিকেশন পড়ুন।

প্রশ্ন: এই থার্মোকপল ক্যাবলটি কি কঠোর শিল্প পরিবেশে ব্যবহারের জন্য উপযুক্ত?

উত্তরঃ হ্যাঁ, এই থার্মোকপল ক্যাবলটি কঠোর শিল্প পরিবেশে টেকসই এবং নির্ভরযোগ্য হওয়ার জন্য ডিজাইন করা হয়েছে।
