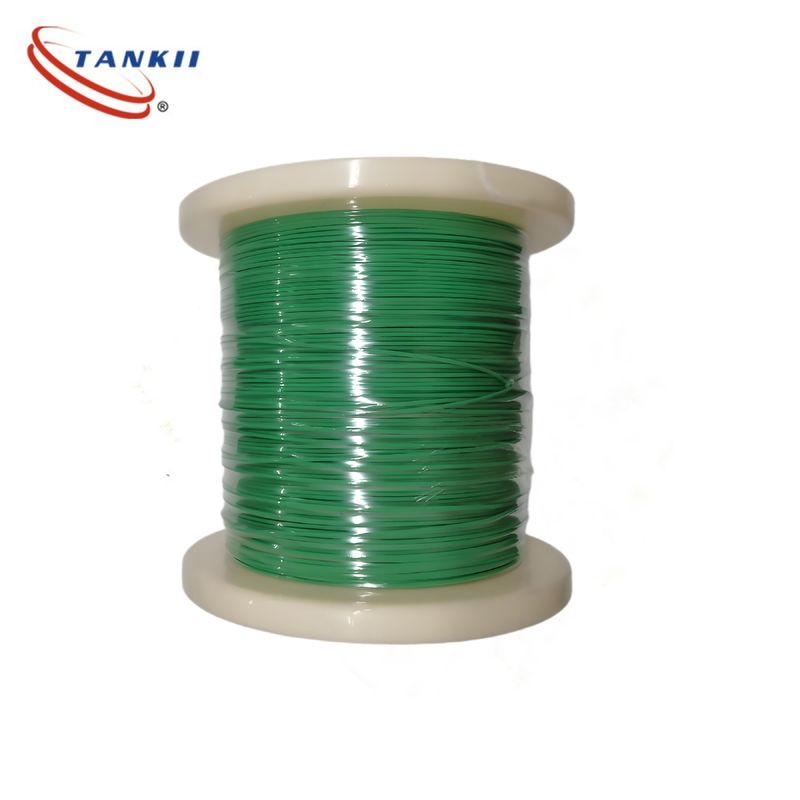

কে টাইপ থার্মোকপল ক্যাবল সবুজ / সাদা সঙ্গে FEP / PTFE / PFA / পিভিসি নিরোধক একক / স্ট্র্যান্ডড কন্ডাক্টর
এর পরিমাপথার্মোকপল প্রকার, কে, জে, এবং টি বিভিন্ন তাপমাত্রা পরিসীমা এবং খাদ রচনা আছে, এবং বিভিন্ন দৃশ্যকল্পের জন্য উপযুক্ত। উদাহরণস্বরূপ, শিল্প চুলা জন্য উপযুক্ত K- টাইপ উচ্চ তাপমাত্রা প্রতিরোধী;
জে-টাইপের উচ্চ তাপমাত্রায় স্থিতিশীলতা রয়েছে এবং এটি ইস্পাত কারখানার জন্য উপযুক্ত।
T আকৃতির নিম্ন তাপমাত্রা, রেফ্রিজারেশনের জন্য উপযুক্ত।
তারপরে উচ্চ তাপমাত্রা এবং জারা প্রতিরোধী এমআই তারের মতো নিরোধক উপকরণ রয়েছে, যা রাসায়নিক উদ্ভিদ বা বিমানের জন্য উপযুক্ত; পিটিএফই রাসায়নিক পরিবেশে উপযুক্ত,যখন সিলিকন রাবার যান্ত্রিক কম্পনের জন্য উপযুক্ত.
কে-টাইপ (নিকেল ক্রোমিয়াম-নিকেল অ্যালুমিনিয়াম) ক্যাবল (কেএক্স)
মূল বৈশিষ্ট্যঃ ± 2.2 ° C ত্রুটি (1000 ° C), অক্সিডেশন প্রতিরোধের, উচ্চ খরচ কার্যকারিতা
সাধারণ চিত্রঃ
▶ শিল্প চুলা/বাটার (800-1200 ডিগ্রি সেলসিয়াস): সিমেন্ট কারখানার ঘূর্ণনশীল চুলা (ধুলো এবং উচ্চ তাপমাত্রার প্রতিরোধী)
▶ অটোমোটিভ ইঞ্জিন পরীক্ষাঃ সিলিন্ডার শরীরের তাপমাত্রা পর্যবেক্ষণ (বিস্তৃত তাপমাত্রা -40 ° C থেকে 1000 ° C পর্যন্ত)
▶ ত্রুটিঃ একটি বিদ্যুৎ কেন্দ্র ভুল করে BX তার ব্যবহার করে, যার ফলে চুল্লি তাপমাত্রা 15 ডিগ্রি সেলসিয়াসে বৃদ্ধি পায় এবং জ্বলন দক্ষতা হ্রাস পায়।
আইসোলেশন উপকরণ সুবিধাঃ
1. পিটিএফই (পলিটেট্রাফ্লুওরোথিলিন) - "প্লাস্টিক কিং" এর উচ্চ তাপমাত্রা প্রতিরোধী ভিত্তি
মূল সুবিধা:
অত্যন্ত তাপমাত্রা প্রতিরোধের:- ২০০ ডিগ্রি সেলসিয়াস ~ +২৬০ ডিগ্রি সেলসিয়াস (দীর্ঘমেয়াদে), ৩০০ ডিগ্রি সেলসিয়াস স্বল্পমেয়াদে (একমাত্র ফ্লুওপ্লাস্টিক যা ২৫০ ডিগ্রি সেলসিয়াসের উপরে অবিচ্ছিন্নভাবে কাজ করতে পারে)
রাসায়নিক নিষ্ক্রিয়তাঃ কোনও পরিচিত দ্রাবক (অ্যাকুয়া রেজিয়া, হাইড্রোফ্লোরিক অ্যাসিড সহ) মধ্যে দ্রবণীয় নয়, শক্তিশালী অ্যাসিড এবং বেসের প্রতিরোধী (পিএইচ 0-14)
কম ঘর্ষণ সহগঃ 0.04 (স্ব-লিব্রিয়েটিং), সাধারণ রাবারের তুলনায় 10 গুণ বেশি পোশাকের জীবন
আইসোলেশন স্থিতিশীলতাঃ 10 ^ 18 Ω · সেমি এর ভলিউম প্রতিরোধের (ডিলেক্ট্রিক ধ্রুবক 2.1 100Hz এ, 50 বছর ধরে কোনও বয়স নেই)
2. FEP (ফ্লুরিনেটেড ইথিলিন প্রোপিলিন) - "ফ্লেক্সিবল ফ্লুরোপ্লাস্টিক" এর সুনির্দিষ্ট অভিযোজন
মূল সুবিধা:
আল্ট্রা নমনীয় বৈশিষ্ট্যঃ 300-400% ফাটল elongation, PTFE এর বাঁক ব্যাসার্ধ মাত্র 1/3 (ক্যাবল একটি ব্যাসার্ধ সঙ্গে 1mm 3mm পর্যন্ত বাঁকা করা যেতে পারে)
স্বচ্ছ ভিজ্যুয়ালাইজেশনঃ 92% (2 মিমি বেধ) এর ট্রান্সমিট্যান্সের সাথে, অভ্যন্তরীণ কন্ডাক্টর অবস্থা পর্যবেক্ষণ করা সহজ (যেমন একটি অর্ধপরিবাহী পরিষ্কার রুমে)
প্রক্রিয়াজাতকরণ এবং আকৃতির জন্য সহজঃ গলিত এবং এক্সট্রুড করা যেতে পারে (প্রক্রিয়াকরণ তাপমাত্রা 300 ~ 350 ° C), জটিল আকারের জন্য উপযুক্ত (যেমন মাইক্রো থার্মোকপলগুলির পাতলা দেয়ালযুক্ত নিরোধক)
ইউভি প্রতিরোধেরঃ আবহাওয়া প্রতিরোধের 20 বছর পর্যন্ত (QUV ত্বরিত বার্ধক্য 5000 ঘন্টা হলুদ সূচক < 5)
3. পিএফএ (পারফ্লুরোঅ্যালকক্সি রেসিন) - "পিটিএফই এর বিবর্তিত সংস্করণ"
মূল সুবিধা:
স্ট্রেস ক্র্যাকিং প্রতিরোধেরঃ সমালোচনামূলক স্ট্রেস তীব্রতা ফ্যাক্টর KIC=2.5 MPa · m ^ 189.2 (PTFE শুধুমাত্র 1.2), দীর্ঘমেয়াদী উচ্চ তাপমাত্রা সরে যাওয়ার প্রতিরোধের (ড্রেস <1%/1000 ঘন্টা 260 ° C/10 MPa স্ট্রেস অধীনে)
গলনাযোগ্যঃ এটি পিটিএফই গরম চাপের ঝালাইয়ের মাধ্যমে গলতে অক্ষম হওয়ার সমস্যাটি সমাধান করতে পারে (গলনাঙ্ক 302 ° C), যেমন বিমানের তারের শেলের সাইটের মেরামত
বিকিরণ প্রতিরোধেরঃ গামা রশ্মি সহনশীলতা ডোজ 10 ^ 7 Gy (PTFE 10 ^ 5 Gy), পারমাণবিক বিদ্যুৎ কেন্দ্রের তাপমাত্রা পরিমাপ তারের জন্য উপযুক্ত
পৃষ্ঠ শক্তিঃ 18.5 ডাইন / সেমি (এফইপি এর সমতুল্য), কিন্তু 30% পরিধান প্রতিরোধের বৃদ্ধি (0.02 মিমি 3/1000 ঘূর্ণন পরিধানের হার)
রঙ কোডিংঃ
অ্যাপ্লিকেশনঃ
থার্মোকপল ক্যাবলের বিস্তৃত অ্যাপ্লিকেশন রয়েছে, যার মধ্যে রয়েছেঃ
- শিল্প উৎপাদন:
- ধাতুবিদ্যা: ইস্পাত, লোহা এবং অন্যান্য ধাতুশিল্প প্রক্রিয়ায়, থার্মোকপল তারগুলি উচ্চতর চুল্লি, বৈদ্যুতিক চুল্লি এবং রূপান্তরকারীগুলির মতো চুল্লিগুলির উচ্চ তাপমাত্রা পর্যবেক্ষণ করতে ব্যবহৃত হয়।এটি গলন প্রক্রিয়া নিয়ন্ত্রণ এবং ধাতু পণ্য মান নিশ্চিত করতে সাহায্য করে.
- রাসায়নিক শিল্প: রাসায়নিক বিক্রিয়াগুলি প্রায়শই নির্দিষ্ট তাপমাত্রার অবস্থার অধীনে ঘটে। থার্মোকপল তারগুলি চুল্লি, দ্রবীভূতকরণ স্তম্ভ,এবং অন্যান্য সরঞ্জাম যা রাসায়নিক বিক্রিয়ার স্বাভাবিক অগ্রগতি এবং উৎপাদন প্রক্রিয়ার নিরাপত্তা নিশ্চিত করে.
- সিরামিক ও গ্লাস উৎপাদন: সিরামিক এবং কাচের উৎপাদন উচ্চ তাপমাত্রা অগ্নি এবং গলন প্রক্রিয়া প্রয়োজন।থার্মোকপল তারগুলি চুল্লি এবং চুল্লিগুলিতে তাপমাত্রা পর্যবেক্ষণ করতে ব্যবহার করা হয় যাতে ফায়ারিং তাপমাত্রা নিয়ন্ত্রণ করা যায় এবং পণ্যগুলির গুণমান নিশ্চিত করা যায়.
- বিদ্যুৎ উৎপাদন: বিদ্যুৎ কেন্দ্রগুলিতে, থার্মোকপল তারগুলি বয়লার, বাষ্প টারবাইন,এবং অন্যান্য সরঞ্জাম যা সরঞ্জামগুলির অপারেটিং অবস্থা পর্যবেক্ষণ করে এবং বিদ্যুৎ উৎপাদনের সিস্টেমের নিরাপদ এবং দক্ষ অপারেশন নিশ্চিত করে.
- অটোমোবাইল শিল্প: ইঞ্জিনের নির্গমন গ্যাস, অনুঘটক রূপান্তরকারী এবং অন্যান্য উপাদানগুলির তাপমাত্রা পরিমাপ করতে অটোমোবাইল শিল্পে থার্মোকপল তারগুলি ব্যবহার করা হয়।এটি ইঞ্জিনের পারফরম্যান্স এবং নির্গমন নিয়ন্ত্রণ সিস্টেম নিরীক্ষণ করতে সাহায্য করে, এবং এটি নতুন অটোমোটিভ ইঞ্জিনের পরীক্ষা এবং বিকাশেও ব্যবহৃত হয়।
- এয়ারস্পেস শিল্প: এয়ারস্পেস ক্ষেত্রে, উড়োজাহাজের ইঞ্জিন, রকেট ইঞ্জিন এবং অন্যান্য উচ্চ তাপমাত্রার উপাদানগুলির তাপমাত্রা পরিমাপ করতে থার্মোকপল তারগুলি ব্যবহার করা হয়।বিমান চলাচলের সময় এয়ার স্পেস যানবাহনের নিরাপত্তা ও নির্ভরযোগ্যতা নিশ্চিত করার জন্য এটি অত্যন্ত গুরুত্বপূর্ণ।.
- খাদ্য শিল্প: খাদ্য প্রক্রিয়াকরণ শিল্পে, থার্মোকপল ক্যাবলগুলি চুলা, নির্বীজন সরঞ্জাম,এবং অন্যান্য প্রক্রিয়াকরণ সরঞ্জাম খাদ্য প্রক্রিয়াকরণের নিরাপত্তা এবং গুণমান নিশ্চিত করার জন্য.
- পরীক্ষাগার এবং বৈজ্ঞানিক গবেষণা: বিভিন্ন পরীক্ষায় এবং গবেষণা প্রকল্পে তাপমাত্রা পরিমাপের জন্য পরীক্ষাগার এবং বৈজ্ঞানিক গবেষণা প্রতিষ্ঠানে থার্মোকপল তারগুলি ব্যাপকভাবে ব্যবহৃত হয়। উদাহরণস্বরূপ, উপাদান গবেষণায়,রাসায়নিক পরীক্ষা, এবং জৈবিক গবেষণায়, নমুনা এবং প্রতিক্রিয়া সিস্টেমের তাপমাত্রা পরিমাপ করতে থার্মোকপল তারগুলি ব্যবহার করা হয়।
- এইচভিএসি সিস্টেম: উষ্ণায়ন, বায়ুচলাচল এবং এয়ার কন্ডিশনার সিস্টেমে, তাপ জোড়া তারগুলি বায়ু, জল, বায়ু, বায়ু, বায়ু, বায়ু, বায়ু, বায়ু, বায়ু, বায়ু, বায়ু, বায়ু, বায়ু, বায়ু, বায়ু, বায়ু, বায়ু, বায়ু, বায়ু, বায়ু, বায়ু, বায়ু, বায়ু, বায়ু, বায়ু, বায়ু, বায়ু, বায়ু, বায়ু, বায়ু, বায়ু, বায়ু, বায়ু, বায়ু, বায়ু, বায়ু, বায়ু, বায়ু, বায়ু, বায়ুএবং অন্যান্য মিডিয়া সিস্টেম অপারেশন নিয়ন্ত্রণ এবং অভ্যন্তরীণ পরিবেশের আরাম নিশ্চিত করতে.
নির্দিষ্ট অ্যাপ্লিকেশন প্রয়োজনীয়তার জন্য ক্যাবলগুলি গ্রাউন্ডেড, অ-গ্রাউন্ডেড এবং এক্সপোজ জংশন সহ বিভিন্ন কনফিগারেশনেও পাওয়া যায়।গ্রাউন্ডেড জংশন দ্রুত প্রতিক্রিয়া সময় প্রদান করে কিন্তু বৈদ্যুতিক গোলমালের জন্য আরো সংবেদনশীল, যখন গ্রাউন্ডেড জংশনগুলি আরও ভাল বৈদ্যুতিক বিচ্ছিন্নতা সরবরাহ করে তবে ধীর প্রতিক্রিয়া সময়। এক্সপোজড জংশনগুলি যখন দ্রুততম প্রতিক্রিয়া সময় প্রয়োজন হয় তখন ব্যবহৃত হয়, তবে তারা ক্ষতির জন্য আরও ঝুঁকিপূর্ণ।
সামগ্রিকভাবে, কে টাইপ থার্মোকপল তারগুলি তাপমাত্রা পরিমাপ সিস্টেমের একটি গুরুত্বপূর্ণ উপাদান, যা বিস্তৃত অ্যাপ্লিকেশন জুড়ে স্থায়িত্ব, নির্ভুলতা এবং বহুমুখিতা সরবরাহ করে।
প্রায়শই জিজ্ঞাসিত প্রশ্নঃ
প্রশ্ন: এই থার্মোকপল ক্যাবলের ব্র্যান্ড নাম কি?
উঃ এই থার্মোকপল তারের ব্র্যান্ড নাম ট্যানকি।
প্রশ্ন: এই থার্মোকপল ক্যাবলের জন্য বিভিন্ন মডেল নম্বর কি?
উত্তরঃ এই থার্মোকপল তারের জন্য উপলব্ধ বিভিন্ন মডেল নম্বর হল KX/KC, JX, EX, TX, NX, SC
প্রশ্ন: এই থার্মোকপল ক্যাবল কোথায় তৈরি হয়?
উত্তরঃ এই থার্মোকপল ক্যাবলটি চীনে তৈরি।
প্রশ্ন: এই থার্মোকপল ক্যাবল দ্বারা সমর্থিত তাপমাত্রা পরিসীমা কি?
উত্তরঃ এই থার্মোকপল তারের দ্বারা সমর্থিত তাপমাত্রা পরিসীমা মডেল নম্বর উপর নির্ভর করে পরিবর্তিত হয়। আরও তথ্যের জন্য পণ্যের স্পেসিফিকেশন দেখুন।
প্রশ্ন: এই থার্মোকপল ক্যাবলটি কি কঠোর শিল্প পরিবেশে ব্যবহারের জন্য উপযুক্ত?
উত্তর: হ্যাঁ, এই থার্মোকপল ক্যাবলটি কঠোর শিল্প পরিবেশে টেকসই এবং নির্ভরযোগ্য হওয়ার জন্য ডিজাইন করা হয়েছে।
