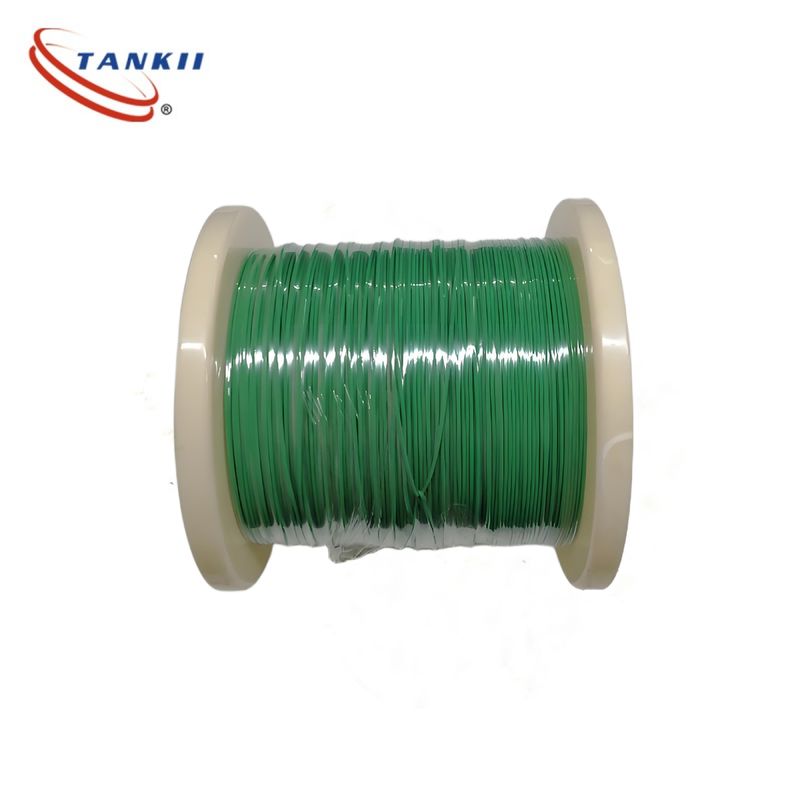

আইইসি স্ট্যান্ডার্ড কালার কোডিং গ্রিন অ্যান্ড হোয়াইট কে টাইপ থার্মোকপল ক্যাবল সহ এফইপি আইসোলেশন 0.5 মিমি একক কন্ডাক্টর

আইইসি স্ট্যান্ডার্ড কালার কোডিং গ্রিন অ্যান্ড হোয়াইট কে টাইপ থার্মোকপল ক্যাবল সহ এফইপি বিচ্ছিন্নতা 0.5 মিমি একক কন্ডাক্টর

1. মেচ ক্যাবল টু থার্মোকপল টাইপ (ASTM E230 স্ট্যান্ডার্ড)

4ক্যাবল নির্মাণ ও ইনস্টলেশন

• গজ (এডব্লিউজি):
  • সংক্ষিপ্ত রান (<১০ মিটার, উদাহরণস্বরূপ, ল্যাবরেটরি যন্ত্রপাতি) এর জন্য ছোট গজ (২৪-২৬ এডব্লিউজি) ।
  • ভোল্টেজ ড্রপ হ্রাস করার জন্য দীর্ঘ দূরত্বের জন্য বৃহত্তর গ্যাজেজ (18-20AWG) (> 50m) (উদাহরণস্বরূপ, বিদ্যুৎ কেন্দ্র) ।
• জ্যাকেট রঙ কোডিং:
  • ANSI/ISA মান অনুসরণ করুন (যেমন, K-type = red ((+) / white ((-), J-type = black ((+) / white ((-)) দ্রুত সনাক্তকরণের জন্য।
• অবসান:
  • মোল্ডড সংযোগকারী (যেমন, অটোমেশনের জন্য এম 12) বনাম স্ট্রিপড শেষ (কাস্টম সমাবেশের জন্য) । প্রাক-সমাপ্ত তারগুলি ইনস্টলেশন ত্রুটিগুলি 60% হ্রাস করে (ফিল্ড রিপোর্ট, 2024)

5. অ্যাপ্লিকেশন-নির্দিষ্ট বিবেচনা

কে-টাইপ (নিকেল ক্রোমিয়াম নিকেল অ্যালুমিনিয়াম) ক্যাবল (কেএক্স)
মূল বৈশিষ্ট্যঃ ± 2.2 ° C ত্রুটি (1000 ° C), অক্সিডেশন প্রতিরোধের, উচ্চ খরচ কার্যকারিতা
সাধারণ চিত্রঃ
▶ শিল্প চুলা/বাটার (800-1200 ডিগ্রি সেলসিয়াস): সিমেন্ট কারখানার ঘূর্ণনশীল চুলা (ধুলো এবং উচ্চ তাপমাত্রার প্রতিরোধী)
▶ অটোমোটিভ ইঞ্জিন পরীক্ষাঃ সিলিন্ডার শরীরের তাপমাত্রা পর্যবেক্ষণ (বিস্তৃত তাপমাত্রা -40 ° C থেকে 1000 ° C পর্যন্ত)
▶ ভুলের ঘটনা: একটি বিদ্যুৎ কেন্দ্র ভুল করে BX তার (বি-টাইপ কমপ্লেসিং তার) ব্যবহার করে, যার ফলে চুলার তাপমাত্রা 15 ডিগ্রি সেলসিয়াসে মিথ্যাভাবে বৃদ্ধি পায় এবং জ্বলন দক্ষতা হ্রাস পায়

রঙ কোডিংঃ

অ্যাপ্লিকেশনঃ

1. শিল্প উৎপাদন:
   • ধাতুবিদ্যা: ইস্পাত, লোহা এবং অন্যান্য ধাতুশিল্প প্রক্রিয়ায়, থার্মোকপল তারগুলি উচ্চতর চুল্লি, বৈদ্যুতিক চুল্লি এবং রূপান্তরকারীগুলির মতো চুল্লিগুলির উচ্চ তাপমাত্রা পর্যবেক্ষণ করতে ব্যবহৃত হয়।এটি গলন প্রক্রিয়া নিয়ন্ত্রণ এবং ধাতু পণ্য মান নিশ্চিত করতে সাহায্য করে.
   • রাসায়নিক শিল্প: রাসায়নিক বিক্রিয়াগুলি প্রায়শই নির্দিষ্ট তাপমাত্রার অবস্থার অধীনে ঘটে। থার্মোকপল তারগুলি চুল্লি, দ্রবীভূতকরণ স্তম্ভ,এবং অন্যান্য সরঞ্জাম যা রাসায়নিক বিক্রিয়ার স্বাভাবিক অগ্রগতি এবং উৎপাদন প্রক্রিয়ার নিরাপত্তা নিশ্চিত করে.
   • সিরামিক ও গ্লাস উৎপাদন: সিরামিক এবং কাচের উৎপাদন উচ্চ তাপমাত্রা অগ্নি এবং গলন প্রক্রিয়া প্রয়োজন।থার্মোকপল তারগুলি চুল্লি এবং চুল্লিগুলিতে তাপমাত্রা পর্যবেক্ষণ করতে ব্যবহার করা হয় যাতে ফায়ারিং তাপমাত্রা নিয়ন্ত্রণ করা যায় এবং পণ্যগুলির গুণমান নিশ্চিত করা যায়.
   • বিদ্যুৎ উৎপাদন: বিদ্যুৎ কেন্দ্রগুলিতে, থার্মোকপল তারগুলি বয়লার, বাষ্প টারবাইন,এবং অন্যান্য সরঞ্জাম যা সরঞ্জামগুলির অপারেটিং অবস্থা পর্যবেক্ষণ করে এবং বিদ্যুৎ উৎপাদনের সিস্টেমের নিরাপদ এবং দক্ষ অপারেশন নিশ্চিত করে.
2. অটোমোবাইল শিল্প: ইঞ্জিনের নির্গমন গ্যাস, অনুঘটক রূপান্তরকারী এবং অন্যান্য উপাদানগুলির তাপমাত্রা পরিমাপ করতে অটোমোবাইল শিল্পে থার্মোকপল তারগুলি ব্যবহার করা হয়।এটি ইঞ্জিনের পারফরম্যান্স এবং নির্গমন নিয়ন্ত্রণ সিস্টেম নিরীক্ষণ করতে সাহায্য করে, এবং এটি নতুন অটোমোটিভ ইঞ্জিনের পরীক্ষা এবং বিকাশেও ব্যবহৃত হয়।
3. এয়ারস্পেস শিল্প: এয়ারস্পেস ক্ষেত্রে, উড়োজাহাজের ইঞ্জিন, রকেট ইঞ্জিন এবং অন্যান্য উচ্চ তাপমাত্রার উপাদানগুলির তাপমাত্রা পরিমাপ করতে থার্মোকপল তারগুলি ব্যবহার করা হয়।বিমান চলাচলের সময় এয়ার স্পেস যানবাহনের নিরাপত্তা ও নির্ভরযোগ্যতা নিশ্চিত করার জন্য এটি অত্যন্ত গুরুত্বপূর্ণ।.
4. খাদ্য শিল্প: খাদ্য প্রক্রিয়াকরণ শিল্পে, থার্মোকপল ক্যাবলগুলি চুলা, নির্বীজন সরঞ্জাম,এবং অন্যান্য প্রক্রিয়াকরণ সরঞ্জাম খাদ্য প্রক্রিয়াকরণের নিরাপত্তা এবং গুণমান নিশ্চিত করার জন্য.
5. পরীক্ষাগার এবং বৈজ্ঞানিক গবেষণা: বিভিন্ন পরীক্ষায় এবং গবেষণা প্রকল্পে তাপমাত্রা পরিমাপের জন্য পরীক্ষাগার এবং বৈজ্ঞানিক গবেষণা প্রতিষ্ঠানে থার্মোকপল তারগুলি ব্যাপকভাবে ব্যবহৃত হয়। উদাহরণস্বরূপ, উপাদান গবেষণায়,রাসায়নিক পরীক্ষা, এবং জৈবিক গবেষণায়, নমুনা এবং প্রতিক্রিয়া সিস্টেমের তাপমাত্রা পরিমাপ করতে থার্মোকপল তারগুলি ব্যবহার করা হয়।
6. এইচভিএসি সিস্টেম: উষ্ণায়ন, বায়ুচলাচল এবং এয়ার কন্ডিশনার সিস্টেমে, তাপ জোড়া তারগুলি বায়ু, জল, বায়ু, বায়ু, বায়ু, বায়ু, বায়ু, বায়ু, বায়ু, বায়ু, বায়ু, বায়ু, বায়ু, বায়ু, বায়ু, বায়ু, বায়ু, বায়ু, বায়ু, বায়ু, বায়ু, বায়ু, বায়ু, বায়ু, বায়ু, বায়ু, বায়ু, বায়ু, বায়ু, বায়ু, বায়ু, বায়ু, বায়ু, বায়ু, বায়ু, বায়ু, বায়ু, বায়ু, বায়ু, বায়ুএবং অন্যান্য মিডিয়া সিস্টেম অপারেশন নিয়ন্ত্রণ এবং অভ্যন্তরীণ পরিবেশের আরাম নিশ্চিত করতে.

নির্দিষ্ট অ্যাপ্লিকেশন প্রয়োজনীয়তার জন্য ক্যাবলগুলি গ্রাউন্ডেড, অ-গ্রাউন্ডেড এবং এক্সপোজ জংশন সহ বিভিন্ন কনফিগারেশনেও পাওয়া যায়।গ্রাউন্ডেড জংশন দ্রুত প্রতিক্রিয়া সময় প্রদান করে কিন্তু বৈদ্যুতিক গোলমালের জন্য আরো সংবেদনশীল, যখন গ্রাউন্ডেড জংশনগুলি আরও ভাল বৈদ্যুতিক বিচ্ছিন্নতা সরবরাহ করে তবে ধীর প্রতিক্রিয়া সময়। এক্সপোজড জংশনগুলি যখন দ্রুততম প্রতিক্রিয়া সময় প্রয়োজন হয় তখন ব্যবহৃত হয়, তবে তারা ক্ষতির জন্য আরও ঝুঁকিপূর্ণ।

সামগ্রিকভাবে, কে টাইপ থার্মোকপল তারগুলি তাপমাত্রা পরিমাপ সিস্টেমের একটি গুরুত্বপূর্ণ উপাদান, যা বিস্তৃত অ্যাপ্লিকেশন জুড়ে স্থায়িত্ব, নির্ভুলতা এবং বহুমুখিতা সরবরাহ করে।

প্রায়শই জিজ্ঞাসিত প্রশ্নঃ

প্রশ্ন: এই থার্মোকপল ক্যাবলের ব্র্যান্ড নাম কি?

উঃ এই থার্মোকপল তারের ব্র্যান্ড নাম ট্যানকি।

প্রশ্ন: এই থার্মোকপল ক্যাবলের জন্য বিভিন্ন মডেল নম্বর কি?

উত্তরঃ এই থার্মোকপল তারের জন্য উপলব্ধ বিভিন্ন মডেল নম্বর হল KX/KC, JX, EX, TX, NX, SC

প্রশ্ন: এই থার্মোকপল ক্যাবল কোথায় তৈরি হয়?

উত্তরঃ এই থার্মোকপল ক্যাবলটি চীনে তৈরি।

প্রশ্ন: এই থার্মোকপল ক্যাবল দ্বারা সমর্থিত তাপমাত্রা পরিসীমা কি?

উত্তরঃ এই থার্মোকপল তারের দ্বারা সমর্থিত তাপমাত্রা পরিসীমা মডেল নম্বর উপর নির্ভর করে পরিবর্তিত হয়। আরও তথ্যের জন্য পণ্যের স্পেসিফিকেশন দেখুন।

প্রশ্ন: এই থার্মোকপল ক্যাবলটি কি কঠোর শিল্প পরিবেশে ব্যবহারের জন্য উপযুক্ত?

উত্তর: হ্যাঁ, এই থার্মোকপল ক্যাবলটি কঠোর শিল্প পরিবেশে টেকসই এবং নির্ভরযোগ্য হওয়ার জন্য ডিজাইন করা হয়েছে।
