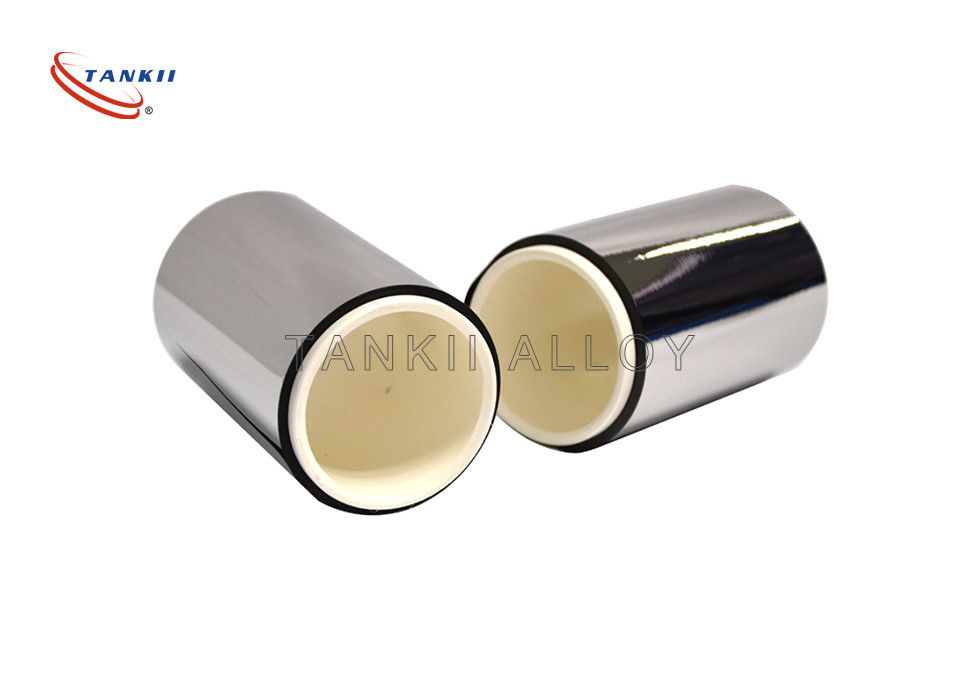

0.05 মিমি বেধ নিকর খাদ, স্ট্রেন গেজ জন্য কর্ম নিকোক্রোম অ্যয়েল ফয়েল ফালা

স্ট্রেন গেজগুলির জন্য 0.05 মিমি বেধ কর্মফল নিকোক্রমে অ্যালোয় ফয়েল স্ট্রিপ

নিকেল এবং ক্রোমিয়ামের অ-চৌম্বকীয় 80/20 খাদ, উত্তাপের উদ্দেশ্যে সর্বাধিক সাধারণ প্রতিরোধের তারের কারণ এটি উচ্চ তাপমাত্রায় জারণের প্রতিরোধ ক্ষমতা এবং প্রতিরোধ ক্ষমতা রাখে।যখন একটি হিটিং উপাদান হিসাবে ব্যবহার করা হয়, তখন প্রতিরোধের তারগুলি সাধারণত কয়েলগুলিতে ক্ষত হয়।নিক্রোম ওয়্যার ব্যবহারে একটি অসুবিধা হ'ল সাধারণ টিন-ভিত্তিক বৈদ্যুতিক সোল্ডার এটির সাথে বন্ধন রাখে না, তাই বৈদ্যুতিক শক্তির সাথে সংযোগগুলি অন্য পদ্ধতি যেমন ক্রিম সংযোগকারী বা স্ক্রু টার্মিনাল ব্যবহার করে করতে হবে।

কাঁথাল (অ্যালোয় 875/815), আয়রন-ক্রোমিয়াম-অ্যালুমিনিয়ামের একটি পরিবার (FeCrAl) বিভিন্ন উচ্চ-তাপমাত্রার অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয় o

কনস্টান্টান [Cu55Ni45] এর প্রতিরোধ ক্ষমতা কম তাপমাত্রার সহগ রয়েছে এবং তামা খাদ হিসাবে সহজেই সোল্ডার হয়।অন্যান্য ধ্রুবক-প্রতিরোধের অ্যালোয়গুলির মধ্যে রয়েছে ম্যাঙ্গানিন [Cu86Mn12Ni2], কাপ্রন [Cu53Ni44Mn3] এবং ইভানহম।

নিকেল-ক্রোম অ্যালোয়সের ইভানোহম পরিবার [Ni72Cr20Mn4Al3Si1], [Ni73Cr20Cu2Al2Mn1Si] এর উচ্চ প্রতিরোধ ক্ষমতা, কম তাপমাত্রার সহগ, কম বৈদ্যুতিন শক্তি (গালভানি সম্ভাবনা) থাকে যখন তামার সংস্পর্শে থাকে, উচ্চ প্রসার্য শক্তি থাকে এবং নিয়ন্ত্রনের সাথে খুব স্থিতিশীল থাকে also তাপ চিকিত্সা।

বাল্কো [Ni70Fe30] এবং অনুরূপ অ্যালোগুলিতে খুব উচ্চ, তবে আরও রৈখিক, তাপমাত্রা সহ্য করার ক্ষমতা সহকারে উপাদানগুলি সংবেদনশীল উপাদানগুলির জন্য উপযুক্ত করে তোলে।

অনেকগুলি উপাদান এবং খাদগুলি বিশেষ উদ্দেশ্যে প্রতিরোধের তারের হিসাবে ব্যবহৃত হয়েছে।নীচের সারণীতে কিছু সাধারণ উপাদানগুলির প্রতিরোধের তালিকা রয়েছে।নিরাকার কার্বনটির প্রতিরোধ ক্ষমতা আসলে পরিসীমা 3.8 - 4.1 × 10Ω6 of m।

স্ট্রেন গেজ (স্পেলড স্ট্রেইন গেজ) একটি ডিভাইস যা কোনও বস্তুর স্ট্রেন পরিমাপ করতে ব্যবহৃত হয়।এডওয়ার্ড ই। সিমন্স এবং আর্থার সি রুজ ১৯৩৮ সালে আবিষ্কার করেছিলেন, সর্বাধিক সাধারণ ধরণের স্ট্রেন গেজটিতে একটি অন্তরক নমনীয় ব্যাকিং থাকে যা ধাতব ফয়েল প্যাটার্ন সমর্থন করে।গেজটি একটি উপযুক্ত আঠালো, যেমন সায়ানোআক্রাইলেট দ্বারা বস্তুর সাথে সংযুক্ত থাকে।বস্তুটি বিকৃত হওয়ার সাথে সাথে, ফয়েলটি বিকৃত হয়, যার ফলে তার বৈদ্যুতিক প্রতিরোধের পরিবর্তন ঘটে।এই প্রতিরোধের পরিবর্তনটি সাধারণত হুইটস্টোন ব্রিজ ব্যবহার করে পরিমাপ করা হয় যা গেজ ফ্যাক্টর হিসাবে পরিচিত পরিমাণের দ্বারা স্ট্রেনের সাথে সম্পর্কিত।

একটি স্ট্রেন गेজ বৈদ্যুতিক চালচলনের শারীরিক সম্পত্তি এবং কন্ডাক্টরের জ্যামিতির উপর নির্ভরতার সুযোগ নেয়।যখন বৈদ্যুতিক কন্ডাক্টরটি তার স্থিতিস্থাপকতার সীমাতে প্রসারিত হয় যাতে এটি স্থায়ীভাবে বিকৃত হয় না বা ক্ষতিগ্রস্থ হয় না, এটি সংকীর্ণ এবং দীর্ঘতর হয়ে উঠবে, যা তার বৈদ্যুতিক প্রতিরোধের প্রান্ত থেকে শেষ পর্যন্ত বৃদ্ধি করে।বিপরীতভাবে, যখন একটি কন্ডাক্টর এমনভাবে সংকুচিত হয় যে এটি বকুল হয় না, তখন এটি প্রশস্ত এবং সংক্ষিপ্ত হবে, যা এর বৈদ্যুতিক প্রতিরোধের প্রান্ত-শেষ প্রান্তকে হ্রাস করে।স্ট্রেন गेজের পরিমাপ করা বৈদ্যুতিক প্রতিরোধের থেকে প্ররোচিত চাপের পরিমাণ অনুমান করা যেতে পারে।

একটি সাধারণ স্ট্রেন গেজ সমান্তরাল লাইনের একটি জিগ-জ্যাগ প্যাটার্নে একটি দীর্ঘ, পাতলা পরিবাহী ফালাটি সাজায়।এটি সংবেদনশীলতা বাড়ায় না, যেহেতু পুরো জিগ-জাগের জন্য প্রদত্ত স্ট্রেনের প্রতিরোধের শতাংশের পরিবর্তন কোনও একক ট্রেসের মতোই।একটি একক রৈখিক ট্রেস অত্যন্ত পাতলা হতে হবে, অতএব অতিরিক্ত গরম করার জন্য দায়বদ্ধ (যা তার প্রতিরোধের পরিবর্তন ঘটায় এবং এটি প্রসারিত করতে পারে), বা খুব কম ভোল্টেজে চালিত হওয়া দরকার, যার ফলে প্রতিরোধের পরিবর্তনগুলি সঠিকভাবে পরিমাপ করা কঠিন হয়ে পড়ে।
