পণ্যের বিবরণ
উৎপত্তি স্থল: সাংহাই, চীন
পরিচিতিমুলক নাম: TANKII
সাক্ষ্যদান: ISO9001:2015/ ROHS
মডেল নম্বার: Ni80Cr20
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 30 কেজি
মূল্য: To negotiate
প্যাকেজিং বিবরণ: ক্লায়েন্টদের প্রয়োজনীয়তা অনুযায়ী প্লাস্টিক ফিল্ম সঙ্গে spool, কুণ্ডলী, শক্ত কাগজ বা পাতলা পাতলা
ডেলিভারি সময়: 7-12 দিন
পরিশোধের শর্ত: এল / সি, টি / টি, ওয়েস্টার্ন ইউনিয়ন, পেপ্যাল
যোগানের ক্ষমতা: 2000 + + টন + + বছর
আয়তন: |
প্রয়োজনীয় |
আদর্শ: |
খালি |
কন্ডাক্টর টাইপ: |
কঠিন |
তারের আকার: |
বৃত্তাকার / আটকা পড়েছে |
তারের সংখ্যা: |
7,19,37,61 |
সবিস্তার বিবরণী: |
এএসটিএম |
আয়তন: |
প্রয়োজনীয় |
আদর্শ: |
খালি |
কন্ডাক্টর টাইপ: |
কঠিন |
তারের আকার: |
বৃত্তাকার / আটকা পড়েছে |
তারের সংখ্যা: |
7,19,37,61 |
সবিস্তার বিবরণী: |
এএসটিএম |

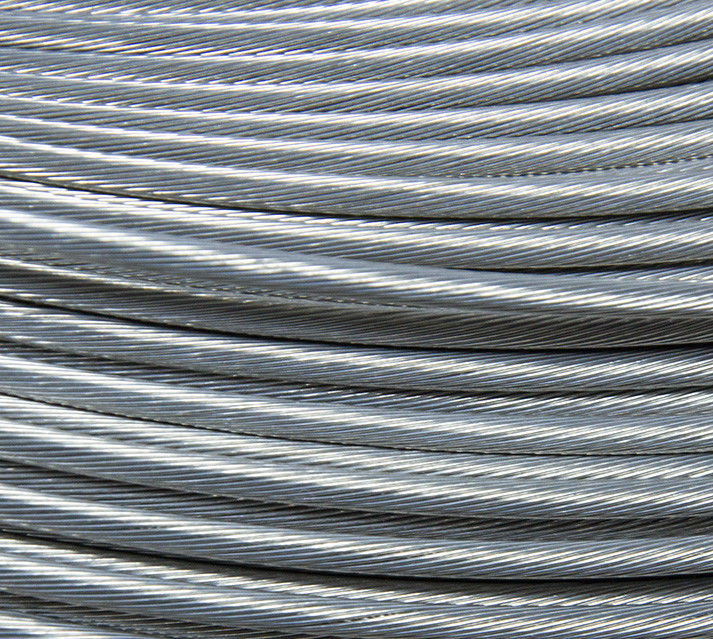

37 * 0.38 স্ট্রেন্ডড ওয়্যার / ক্যাবল নিক্রোম ওয়্যার কোয়েল স্ট্রেট ব্রাইট সারফেস সহ
স্ট্র্যান্ডড ওয়্যার সম্পর্কিত বিশদ বিবরণ:
আটকে থাকা তারটি অত্যন্ত বহুমুখী এবং বেশ কয়েকটি শিল্প, বাণিজ্যিক এবং ভোক্তা অ্যাপ্লিকেশনগুলিতে নিযুক্ত হয়।কিছু অ্যাপ্লিকেশনগুলিতে শক্ত কন্ডাক্টর তার এবং তারগুলির প্রয়োজন হয়, তবে স্ট্র্যান্ডেড ওয়্যারটি প্রায়শই তার বৃহত্তর ডিগ্রিটির জন্য নমনীয় হয় is
আটকে থাকা কেবল এবং তারগুলিকে এমন শিল্পগুলিতে প্রচুর পরিমাণে ব্যবহার করা হয় যা মহাকাশ, স্বয়ংচালিত, যোগাযোগ, রাসায়নিক, ইলেকট্রনিক্স, প্রতিরক্ষা, সুরক্ষা, এবং চিকিত্সা শিল্পের মতো উত্তোলন, সমর্থন এবং উত্তেজনার একটি প্রচুর পরিমাণে প্রয়োজন।এই শিল্পগুলির প্রয়োজন অনুসারে এবং আরও বেশি করে, আটকে থাকা দড়িটি ক্রমবর্ধমান বিশেষায়িত।যদি অনিশ্চিত হয় তবে তারের দড়ি সরবরাহকারীদের যথাযথ তারে বাছাই করতে এবং সম্ভাব্য ব্যয়বহুল এবং বিপজ্জনক যান্ত্রিক ব্যর্থতা এড়াতে পরামর্শ নেওয়া উচিত।
আটকে থাকা তারগুলি যথাক্রমে স্ট্র্যান্ডের সংখ্যা এবং স্ট্রেন্ড প্রতি তারের পরিমাণ পাশাপাশি দড়ির স্তর এবং পিচ উভয়কেই তালিকাভুক্ত করে চিহ্নিত করা হয়।সনাক্তকরণ কোডগুলি সংক্ষিপ্ত আকারে তালিকাভুক্ত মূল প্রকার, কাজের চাপ সীমা এবং আরও অনেকের মতো নির্দিষ্টকরণগুলিতেও প্রসারিত করতে পারে।
সংযুক্তি, ফাস্টেনার, ফিটিং এবং স্ট্র্যাড ওয়্যারের সাথে সংযুক্ত অন্যান্য হার্ডওয়্যারগুলিও গুরুত্বপূর্ণ কারণ তারা ক্ষেত্রের প্রতিরোধ এবং সংযোগের দিক দিয়ে তারের বহুমুখিতাগুলির ডিগ্রীগুলি সরবরাহ করে।
জ্যামিতিক কারণে, সাধারণত সবচেয়ে কম সংখ্যক স্ট্র্যান্ডগুলি দেখা যায় 7: মাঝখানে একটি, এর সাথে 6 টি ঘনিষ্ঠ যোগাযোগে থাকে।পরবর্তী স্তরটি 19 হয়, যা 7 এর উপরে 12 স্ট্র্যান্ডের আরেকটি স্তর is এর পরে সংখ্যাটি পরিবর্তিত হয়, তবে 37 এবং 49 টি সাধারণ, তারপরে 70 থেকে 100 পরিসরে (সংখ্যাটি আর সঠিক নয়)।এর চেয়েও বড় সংখ্যা সাধারণত খুব বড় কেবলগুলিতে পাওয়া যায়।
অ্যাপ্লিকেশনের জন্য যেখানে তারটি সরে যায়, 19 সর্বনিম্ন যেটি ব্যবহার করা উচিত (7 টি কেবল অ্যাপ্লিকেশনগুলিতে ব্যবহার করা উচিত যেখানে তারের স্থাপন করা হয় এবং তারপরে নড়াচড়া হয় না) এবং 49 আরও ভাল muchঅবিচ্ছিন্নভাবে পুনরাবৃত্তি করা যেমন অ্যাপ্লিকেশনগুলির জন্য যেমন রোবট এবং হেডফোন তারগুলি, 70 থেকে 100 বাধ্যতামূলক।
এমন অ্যাপ্লিকেশনগুলির জন্য যাদের আরও বেশি নমনীয়তা প্রয়োজন, আরও বেশি স্ট্র্যান্ড ব্যবহার করা হয় (ldালাই কেবলগুলি সাধারণত উদাহরণ, তবে কোনও অ্যাপ্লিকেশন যা শক্ত অঞ্চলে তারের স্থানান্তরিত করতে প্রয়োজন)।একটি উদাহরণ হ'ল # 36 গেজ তারের 5,292 টি স্ট্র্যান্ড থেকে তৈরি 2/0 তারের।স্ট্র্যান্ডগুলি প্রথমে 7 টি স্ট্র্যান্ডের বান্ডিল তৈরি করে সংগঠিত হয়।তারপরে এই 7 টি বান্ডিল একসাথে সুপার বান্ডিলগুলিতে রাখা হয়।শেষ অবধি 108 টি সুপার বান্ডিল চূড়ান্ত কেবল তৈরি করতে ব্যবহৃত হয়।তারের প্রতিটি গ্রুপ একটি হিলিক্সে ক্ষত হয় যাতে তারেরটি যখন স্ট্লেক্স করা হয় তখন একটি বান্ডিলের অংশটি হেলিক্সের চারপাশে এমন একটি অংশে সরানো হয় যা তারের কম চাপ হওয়ার জন্য সংকুচিত হয়।
তারের দড়ির মতো, আটকে থাকা তারের তিনটি মূল উপাদান রয়েছে: তারের ফিলামেন্টস, স্ট্র্যান্ড এবং কোর।
প্রথম উপাদানগুলি হ'ল ধাতুযুক্ত শীতল টানা রড যা সম্পূর্ণ দড়ির তুলনায় তুলনামূলকভাবে ছোট ব্যাস small
এই ফিলামেন্টগুলি একসাথে বাঁকানো বা ব্রেকযুক্ত একটি স্ট্র্যান্ড বা তারের গোষ্ঠী গঠন করে।স্ট্র্যান্ডগুলি সমাপ্ত পণ্যটির ব্যবহারের উপর নির্ভর করে কমপক্ষে দু'র বেশি বা বেশ কয়েকটি ডজন ফিলামেন্ট নিয়ে গঠিত হতে পারে।
মূলটি এমন উপাদান যা চারপাশে স্ট্র্যান্ডগুলি একটি হেলিকাল প্যাটার্নে আবৃত থাকে।কোরগুলি ধাতু বা ফাইবার দিয়ে তৈরি হতে পারে এবং স্ট্র্যান্ডগুলি মূলটির চারদিকে অবস্থিত হয় ঘড়ির কাঁটার দিকে বা লেটার হিসাবে পরিচিত ঘড়ির কাঁটার দিকে।
তার, স্ট্র্যান্ড এবং কোরগুলির জন্য নির্বাচিত উপকরণগুলি অত্যন্ত গুরুত্বপূর্ণ এবং তাদের প্রয়োজনীয় ব্যবহারের জন্য উপযুক্ত শক্তি, নমনীয়তা এবং পরিধান প্রতিরোধের সরবরাহ করতে হবে।স্টেইনলেস স্টিল কেবলগুলি বেশ কয়েকটি অন্যান্য স্টিল তারের প্রকারের মতো জনপ্রিয়, কারণ তারা শক্তি এবং পরিধানের প্রতিরোধের মতো নির্দিষ্ট কাঙ্ক্ষিত বৈশিষ্ট্য সরবরাহ করে।
তামা এবং অ্যালুমিনিয়ামের মতো অন্যান্য উপকরণগুলি তাদের ভাল বৈদ্যুতিক পরিবাহিতার জন্য বেছে নেওয়া যেতে পারে যেখানে নিকেল মিশ্রণগুলি বৈদ্যুতিক প্রতিরোধের জন্য বেছে নেওয়া হয়।
স্ট্র্যান্ডড ওয়্যার তৈরিতে নিযুক্ত নির্দিষ্ট উপাদানটি সেই অ্যাপ্লিকেশনটির সাথে নির্বাচিত যা এটি ব্যবহৃত হবে।
অন্যান্য গুরুত্বপূর্ণ বিবেচনার মধ্যে রয়েছে ব্যাস, সমতলকরণের অসুবিধা, তাপমাত্রা প্রতিরোধের এবং গড় আয়ু।
স্ট্র্যান্ডড ওয়্যারটি বেশ কয়েকটি ছোট ছোট তারগুলি বান্ডিলযুক্ত বা এক সাথে আবৃত করে একটি বৃহত কন্ডাক্টর গঠন করে।বিস্তৃত তারের একই মোট ক্রস-বিভাগীয় অঞ্চলের শক্ত তারের চেয়ে আরও নমনীয়।ধাতব অবসন্নতার জন্য যখন উচ্চতর প্রতিরোধের প্রয়োজন হয় তখন জড়িত তার ব্যবহার করা হয়।এই ধরনের পরিস্থিতিতে মাল্টি-প্রিন্টেড-সার্কিট-বোর্ড ডিভাইসে সার্কিট বোর্ডগুলির মধ্যে সংযোগ অন্তর্ভুক্ত থাকে, যেখানে শক্ত তারের অনমনীয়তা সমাবেশ বা সার্ভিসিংয়ের সময় চলাফেরার ফলে খুব বেশি চাপ তৈরি করে;অ্যাপ্লিকেশন জন্য এসি লাইন কর্ড;বাদ্যযন্ত্রের তারগুলি;কম্পিউটার মাউস তারগুলি;ldালাই বৈদ্যুতিন সংকেত;চলমান মেশিনের অংশগুলি সংযোগকারী কেবলগুলি নিয়ন্ত্রণ করুন;খনির মেশিন তারগুলি;পিছনে মেশিন তারগুলি;এবং আরও অনেক।
উচ্চ ফ্রিকোয়েন্সিগুলিতে, কারেন্টের কারণে তারের পৃষ্ঠের কাছাকাছি ভ্রমণ করে ত্বক প্রভাবযার ফলে তারে বিদ্যুৎ হ্রাস বেড়ে যায়।স্ট্র্যান্ডযুক্ত তারগুলি এই প্রভাবকে হ্রাস করতে পারে বলে মনে হচ্ছে, যেহেতু স্ট্র্যান্ডের মোট পৃষ্ঠের ক্ষেত্র সমতুল্য শক্ত তারের পৃষ্ঠের ক্ষেত্রফলের চেয়ে বেশি, তবে সাধারণ স্ট্র্যান্ডেড তারের ত্বকের প্রভাব হ্রাস করে না কারণ সমস্ত স্ট্র্যান্ড একসাথে সংক্ষিপ্ত-বৃত্তাকার এবং আচরণ করে একক কন্ডাক্টর হিসাবে।একটি আটকে থাকা তারের একই ব্যাসের শক্ত তারের চেয়ে বেশি প্রতিরোধ ক্ষমতা থাকবে কারণ স্ট্র্যান্ডেড তারের ক্রস-বিভাগটি সমস্ত তামা নয়;স্ট্র্যান্ডগুলির মধ্যে অনিবার্য ফাঁক রয়েছে (এটি একটি বৃত্তের মধ্যে চেনাশোনাগুলির জন্য চেনাশোনা প্যাকিংয়ের সমস্যা)।দৃ wire় তারের মতো কন্ডাক্টরের একই ক্রস-সেকশন সহ একটি আটকে থাকা তারের সমান সমতুল্য গেজ থাকে এবং সর্বদা এটি একটি বৃহত্তর ব্যাস বলে।
তবে অনেকগুলি উচ্চ-ফ্রিকোয়েন্সি অ্যাপ্লিকেশনগুলির জন্য, নৈকট্য প্রভাবত্বকের প্রভাবের চেয়ে গুরুতর, এবং কিছু সীমিত ক্ষেত্রে, সাধারণ আটকে থাকা তারের সান্নিধ্যের প্রভাব হ্রাস করতে পারে।উচ্চ ফ্রিকোয়েন্সিগুলিতে আরও ভাল পারফরম্যান্সের জন্য, লিটজ তারে ব্যবহৃত হতে পারে যার মধ্যে পৃথক স্ট্র্যান্ডগুলি নিরোধক এবং বিশেষ নিদর্শনগুলিতে মোচড় দেওয়া হয়।
অ্যালোয় টাইপ | ব্যাস | প্রতিরোধ ক্ষমতা | টেনসাইল | লম্বা (%) |
নমন | সর্বাধিক একটানা |
কাজ করা জীবন |
(মিমি) | (μΩm) (২০ ডিগ্রি সেন্টিগ্রেড) | শক্তি | টাইমস | সেবা | (ঘন্টার) | ||
(এন / মিমি) | তাপমাত্রা (ডিগ্রি সেন্টিগ্রেড) |
||||||
Cr20Ni80 | <0.50 | 1.09 ± 0.05 | 850-950 | > 20 | > 9 | 1200 | > 20000 |
0.50-3.0 | 1.13 ± 0.05 | 850-950 | > 20 | > 9 | 1200 | > 20000 | |
> 3.0 | 1.14 ± 0.05 | 850-950 | > 20 | > 9 | 1200 | > 20000 | |
CR30Ni70 | <0.50 | 1.18 ± 0.05 | 850-950 | > 20 | > 9 | 1250 | > 20000 |
≥0.50 | 1.20 ± 0.05 | 850-950 | > 20 | > 9 | 1250 | > 20000 | |
Cr15Ni60 | <0.50 | 1.12 ± 0.05 | 850-950 | > 20 | > 9 | 1125 | > 20000 |
≥0.50 | 1.15 ± 0.05 | 850-950 | > 20 | > 9 | 1125 | > 20000 | |
Cr20Ni35 | <0.50 | 1.04 ± 0.05 | 850-950 | > 20 | > 9 | 1100 | > 18000 |
≥0.50 | 1.06 ± 0.05 | 850-950 | > 20 | > 9 | 1100 | > 18000 | |
1Cr13Al4 | 0.03-12.0 | 1.25 ± 0.08 | 588-735 | > 16 | > 6 | 950 | > 10000 |
0Cr15Al5 | 1.25 ± 0.08 | 588-735 | > 16 | > 6 | 1000 | > 10000 | |
0Cr25Al5 | 1.42 ± 0.07 | 634-784 | > 12 | > 5 | 1300 | > 8000 | |
0Cr23Al5 | 1.35 ± 0.06 | 634-784 | > 12 | > 5 | 1250 | > 8000 | |
0Cr21Al6 | 1.42 ± 0.07 | 634-784 | > 12 | > 5 | 1300 | > 8000 | |
1Cr20Al3 | 1.23 ± 0.06 | 634-784 | > 12 | > 5 | 1100 | > 8000 | |
0Cr21Al6Nb | 1.45 ± 0.07 | 634-784 | > 12 | > 5 | 1350 | > 8000 | |
0Cr27Al7Mo2 | 0.03-12.0 | 1.53 ± 0.07 | 686-784 | > 12 | > 5 | 1400 | > 8000 |
